Museo virtual

cast029

HISN BÉDAR

CERAMICA 5

Cerámica medieval superficial encontrada entre los derrumbes de los muros y con diferentes decoraciones incisas y con puntos.

CERAMICA BEDAR1

Fragmentos de cerámica esgrafiada al manganeso, muy típica de época nazarí y con motivos geométricos y vegetales análogos a otros restos de este tipo hallados en murcia. Se trataba de cermámica “de lujo” que se utilizaba, básicamente, para recipientes para agua (como jarritas). Es frecuente encontrarlos en el castillo de Bédar, a diferencia del castillo de Serena.

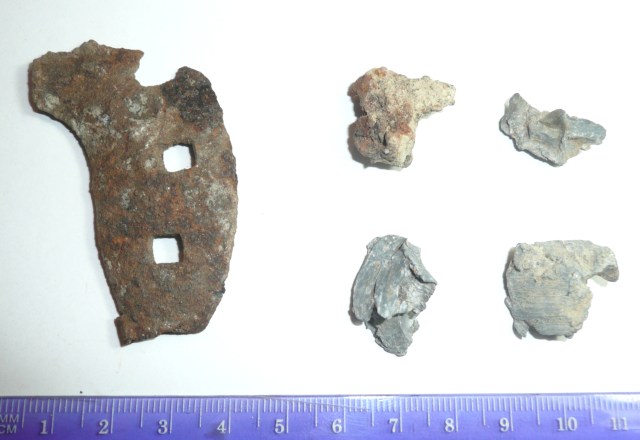

Herradura y fragmentos plomo, un hallazgo habitual en este castillo.

BEDAR1

Pequeña pinza con dientes hallada en superfície. Se utilizaba para pequeñas intervenciones en la piel, para extraer cuerpos extraños, etc. Una curiosa muestra de “instrumental médico” de época nazarí.

BEDAR2

Conchas de bivalvos perforadas que se utilizaba con fines decorativos.

Más cerámica decorada procedente de este castillo roquero.

Hallazgos numismáticos (Bédar). Ver apartado de numismática.

***

cast023

HISN SERENA

punta vaina serena

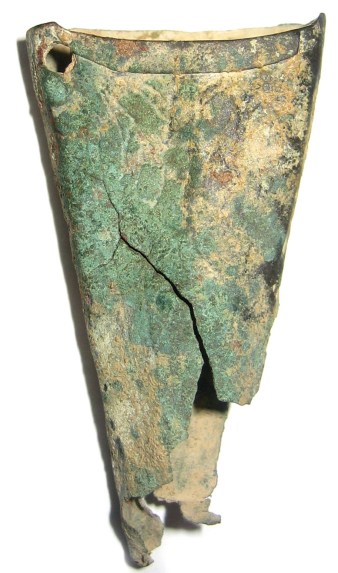

Contera de estilete (refuerzo de la punta de la vaina).

anillos_serena

Anillos de época nazarí. Bagues d’époque nasride.

puntas

Virote de ballesta y punta de flecha. Carreau d’arbalète et pointe de flèche.

SERENA2

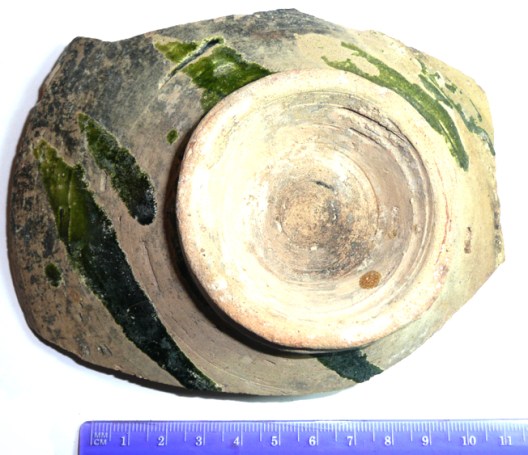

Fragmento de ataifor. Fragment d’ataifor nasride.

CERAMICA SERENA 1

cerm1

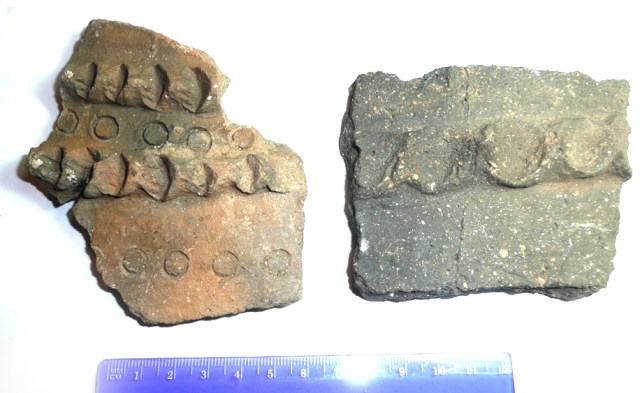

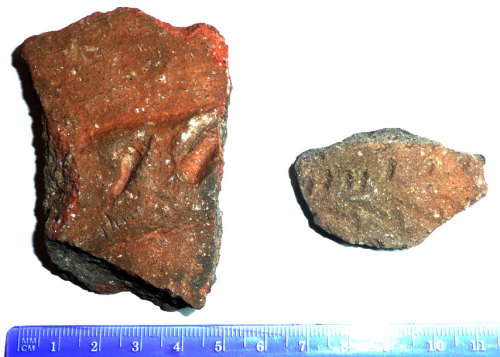

Fragmentos de cerámica decorada. Fragments de céramique décorée.

Hallazgos numismáticos (Serena). Ver apartado de numismática.

***

_MG_4940

CADIMA (LOS GALLARDOS)

Piezas de bronce (des pièces en bronze)

pendiente

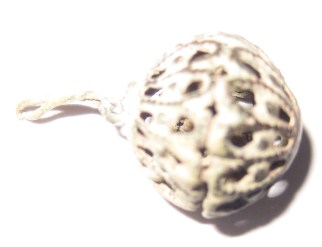

Pendiente (boucle d’oreille)

PUNTA

Punta de flecha de época medieval. Pointe de flèche d’époque médièvale.

sigillata

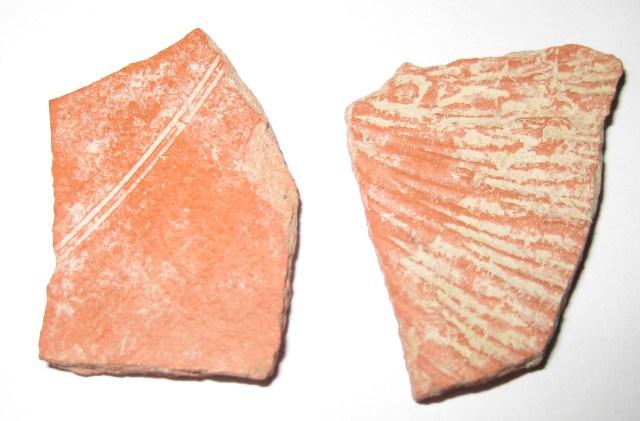

Fragmentos de cerámica sigillata romana. Des fragments de céramique sigillata romaine.

SIGILLATA1

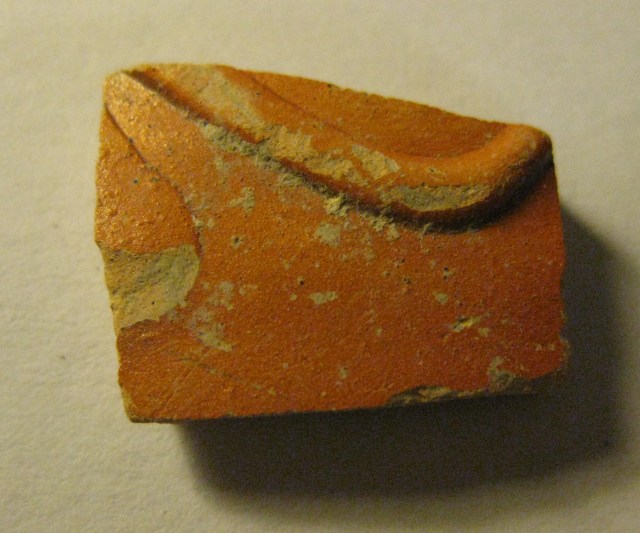

Fragmento de cerámica sigillata romana con decoración en “gotas”. Fragment de céramique sigillata romaine avec décoration en “gouttes”.

hebilla

Hebilla (boucle).

ENGANCHE

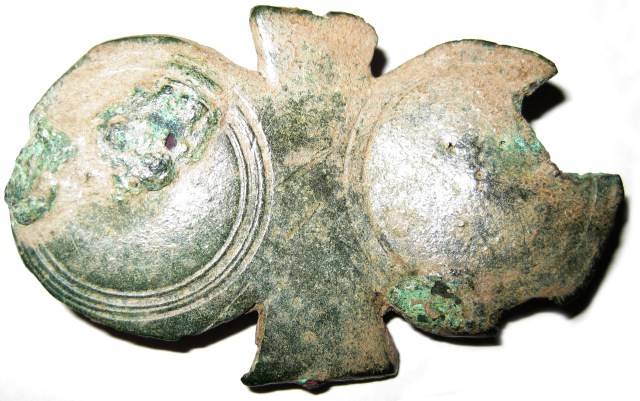

Enganche romano. Crochet romaine.

Hallazgos numismáticos de época romana (Ver sección numismática).

Hallazgos numismáticos de época Califal y de la Taifa de Almería (ver sección numismática).

Otros hallazgos numismáticos.

***

OTROS

Plomo monetiforme minero. Posiblemente representa a la cabeza de Minerva y claramente un pico minero.

Plomb monnetiforme minier (une tessère), avec une tête de Minerve et un bec minier.

Figurita de barro cocido, posiblemente de época tardorromana o mozárabe.

Jouet en boue cuite, possiblement d’époque tardo-romaine ou mozarabe.

***

ARQUEOLOGÍA INDUSTRIAL

En esta sección iré poniendo fotografías de todos los elementos de arqueología minera que he podido localizar:

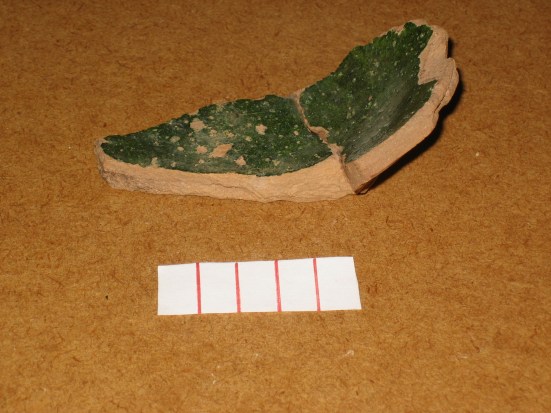

El resto más antiguo de los encontrados hasta ahora relacionado con las minas de Bédar es este fragmento de cerámica nazarí correspondiente a un ataifor. Se encontró en una de las minas de plomo de la risca de Juan Artero. Los fragmento se encontraron en la escombrera de una mina alejada de los grupos principales. Este hallazgo no demuestra que las minas fueran trabajadas por la población nazarí, este tipo de cerámica fue utilizado más adelante también por la población morisca, sí que es un dato significativo que sí indica la explotación en época medieval de estas minas por parte de la población morisca, dato que sí está confirmado documentalmente y que, en cierta manera, puede ser indicativo de una actividad minera anterior.

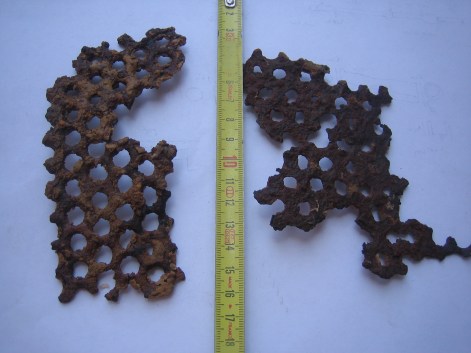

Fragmentos de criba

Fragmentos de criba de 8mm

Estos fragmentos se encontraron al lado de los restos de las viejas balsas del lavadero de la fundición Carmen de El Pinar, que integraba una fundición de plomo y un lavadero y que se remonta a 1843. El diámetro de los agujeros es importante a la hora de estudiar los diferentes procesos de preparado de mineral de plomo que se llevaron a cabo en El Pinar de Bédar, tema de una complejidad y variedad sorprendente. El de la fotografía superior es de 8 mm y corresponde a las necesidades del mineral que se explotaba entonces. En El Pinar de Bédar hemos hallado diferentes fragmentos de criba perforadas con diferentes diámetros. Estas cribas eran utilizadas tanto en las modernas fundiciones (fundición Carmen, Reforma o Lavadero Grande) como en por los pequeños mineros locales (La Gamberra).

8mm2

En la fotografía superior vemos una antigua bomba de agua encontrada también junto a la balsa del lavadero de la fundición Carmen de El Pinar. El artefacto era movido mediante una máquina de vapor y es la prueba más evidente, junto con los restos de cribas, de la existencia de un lavadero de mineral asociado a la fundición Carmen. Fecha aproximada: 1843.

Otra de las piezas encontradas junto a la balsa del lavadero de la fundición Carmen. Se trata de una pieza de metal rectangular con uno de los lados doblado. Se ha interpretado como una rascadora, tanto por la forma como por el lugar donde se encontró. Las rascadoras, de hierro o madera, se utilizaban para separar las capas de estéril de las de mineral tras los procesos de lavado.

IMG_8569

IMG_3926

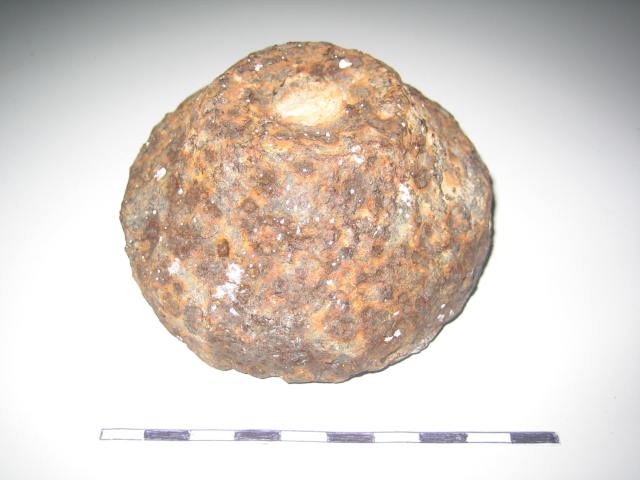

En las dos fotografías superiores vemos diferentes restos metálicos encontrados entre las ruinas de la fundición Carmen. La gruesa capa de tierra endurecida que las cubre nos indica que han estado largo tiempo enterradas entre las escombreras de la fundición. Estos restos junto a los fragmentos de cribas y la bomba de agua descritas nos hablan de la instalación en esta fundición de un lavadero de mineral anexo. Esta hipótesis se ve reforzada con el descubrimiento de conducciones de agua y una balsa a los pies de la fundición.

MATERIAL

Se pueden encontrar, no sin dificultad, diferentes elementos que han podido escapar a la venta de hierros que siguió al cierre de las minas. Las “escarpas” o clavos de vías de tren se hayan con frecuencia en los trayectos de las antiguas vías mineras, a veces todavía clavados en traviesas. Otros tienen cabeza en forma de ballesta y hay también otros restos metálicos desprendidos de los motores que daban servicio a los pozos, así como de otros elementos como vagonetas o compuertas de carga de las tolvas.

IMG_8575

Los más grandes se correspondería a la vía general que desde Tres Amigos conectaba con Garrucha.

restos cable 2

Otros restos corresponderían a partes del cable aéreo Serena-Garrucha y al establecido por Hierros de Garrucha para llevar el mineral hasta Los Gallardos. En la fotografía superior observamos diferentes fragmentos del cable aéreo, tuercas y un trozo de una de las ruedas que llevaba las vagonetas suspendidas en el cable. Proceden de un lugar cercano a El Pinar donde por accidente parte del cable aéreo cayó al suelo, son los vestigios del accidente.

IMG_2766

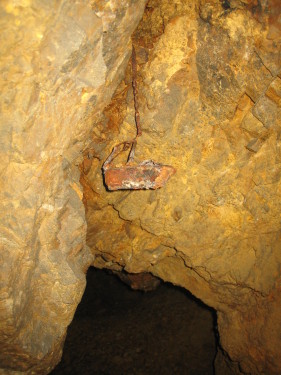

mina2

IMG_2765

IMG_2767

IMG_2770

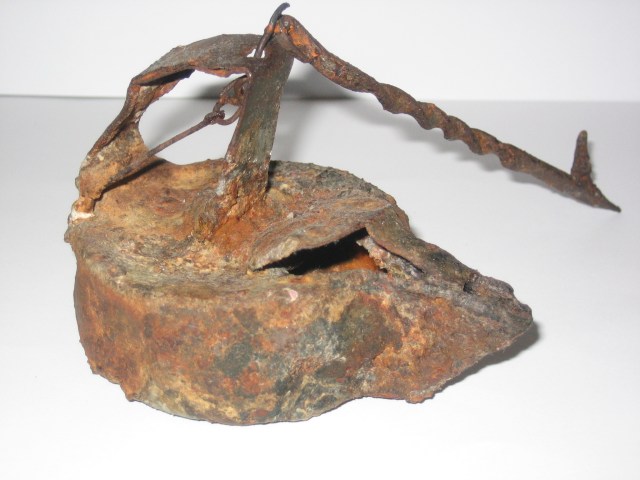

Otros restos muy interesantes son los elementos de iluminación mineros, y en Bédar hemos podido encontrar algunos ejemplos de ellos. Los más antiguos son los candiles de aceite , como las tres primeras fotografías sobre estas líneas, de candiles hallados en El Pinar de Bédar. Obsérvese que el primero y el tercero son candiles del mismo tipo (el primero casi completo y el tercero muy deteriorado) y que parecen copias de mala calidad del cuarto, que sería un candil de petróleo. Es como si se hubieran inspirado en éste para construir los otros, pues tiene el mismo tipo de soporte para la mecha y el asa tiene la misma forma, pero más pequeños y con peores acabados. Interesante, sin duda.

carburo1

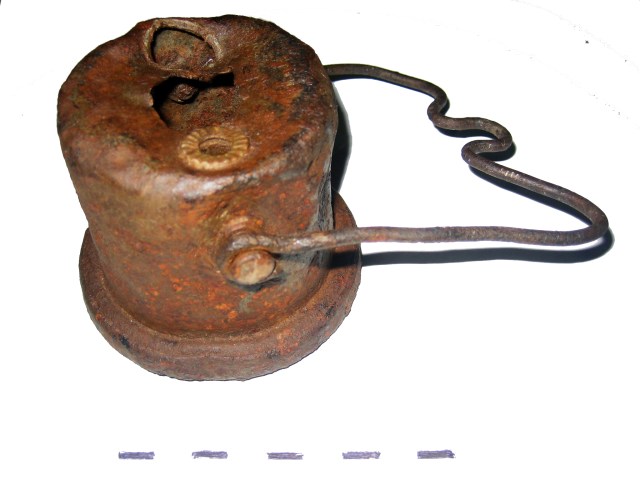

En la fotografía superior vemos la parte superior de un carburero antiguo. No se trata de uno de los utilizados por los mineros de Hierros de Garrucha, el estilo es mucho más antiguo, a destacar la curiosa forma del asa. Se encontró en lo más profundo de una mina de plomo de El Pinar de Bédar (mina Mentira).

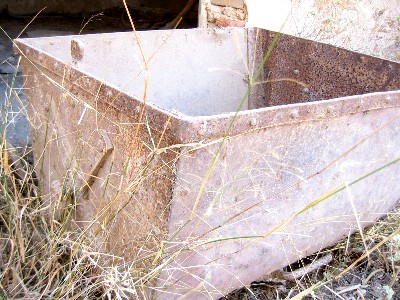

Vagoneta aérea de cable Serena-Garrucha (1888-1926).

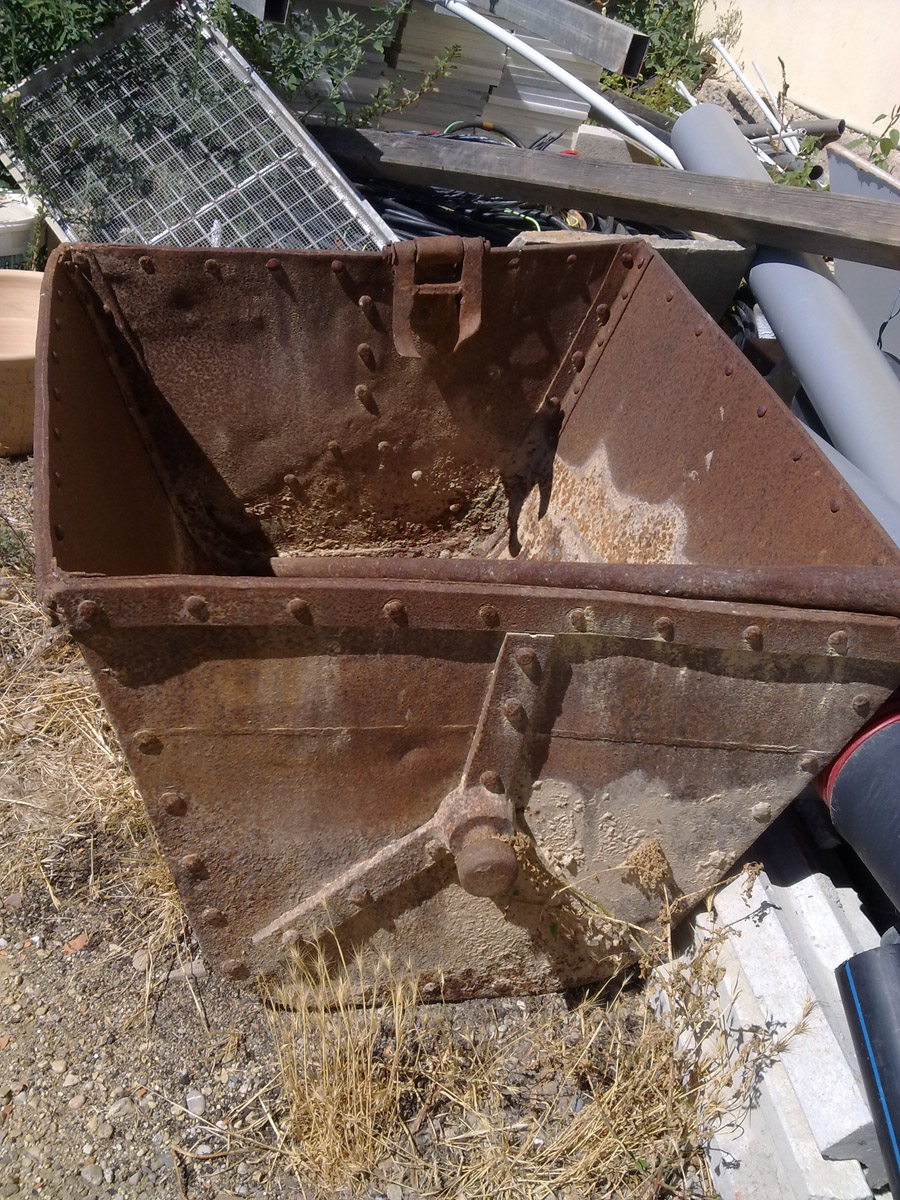

Vagoneta aérea del cable Serena-Los Gallardos de Hierros de Garrucha, 1952-1976.

carburo de vagoneta

Carburo de vagoneta (Hierros de Garrucha)

100-0004_IMG_2

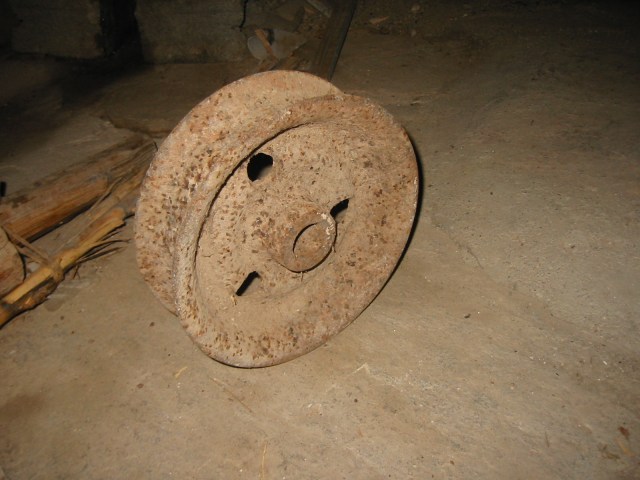

Rodamiento de cable aéreo.

SAN MANUEL16

Torno manual (winche), Hierros de Garrucha.

IMG_1910

Botijo de uso minero.

POBR25

Manivela y tornillo del freno del plano de Santa Catalina (Tres Amigos).

IMG_2417

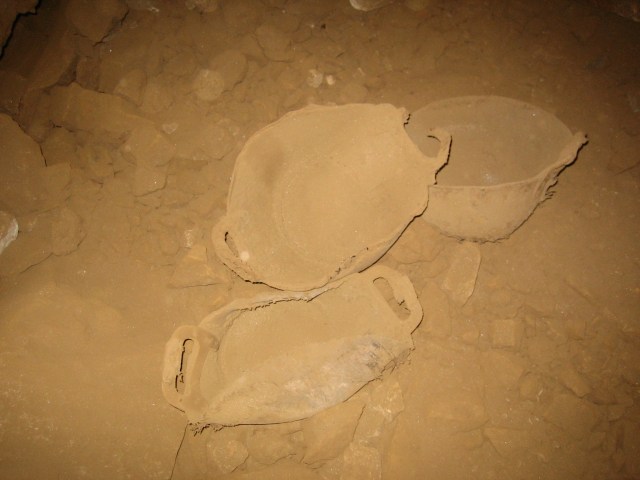

Espuertas (mina Júpiter)

pendiente

Pendiente y rodamientos de vagoneta aérea (Hierros de Garrucha)

vagoneta

Vagoneta.

DSCN1356

DSCN1339

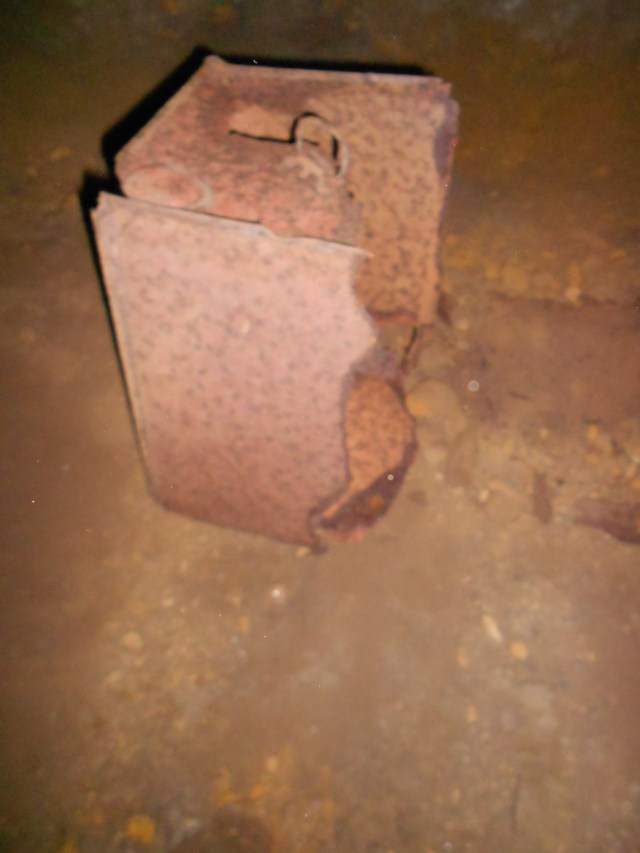

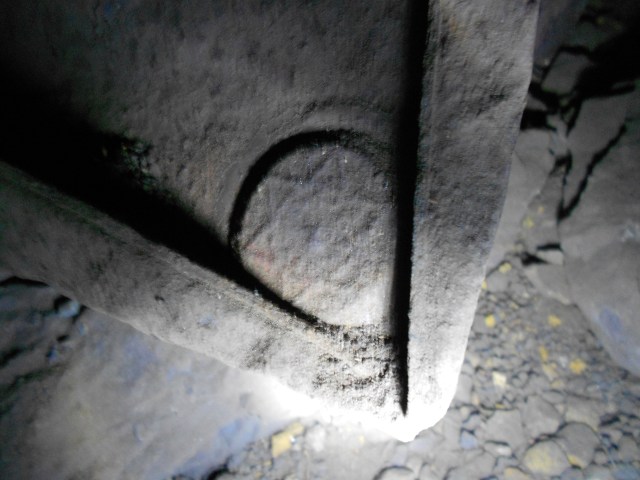

Recipiente de hojalata con marca de las minas del Rif (mina Higuera)

CERAMICA 2

Fragmentos de teja de la casa de máquinas de uno de los pozos de la mina Pobreza. Fabricados en La Industrial de Barcelona.

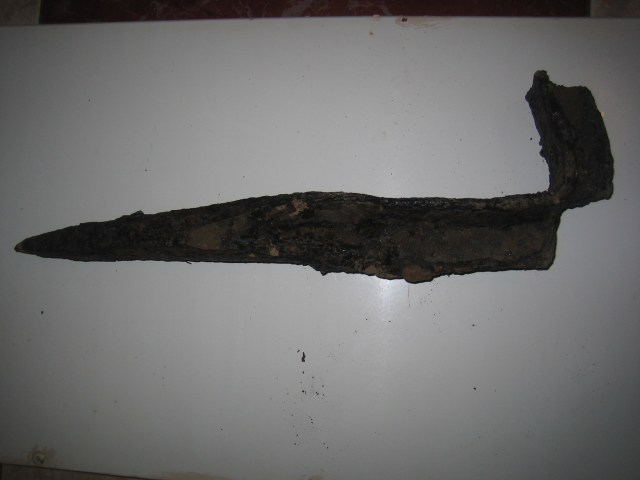

IMG_2456Barrena fabricada con fragmento de raíl.

fragmento rueda dentada

Fragmento de rueda dentada (El Pinar)

P1130634

Antigua espuerta de mina en esparto junto a puntal de madera (mina Higuera)
