Todo sobre la fundición Carmen de Bédar

Hoy voy a hablar extensamente de la fundición Carmen de Bédar. Es una pena que todavía no se haya hecho ninguna actuación en este importante resto, y  antes de que acabe desapareciendo por pura desidia, quiero que quede bien clara su importancia, pues aún dirán que no sabían nada.

Todavía recuerdo bien la impresión que me dio la primera vez que la vi, debería ser 2003, cuando ya me empezaba a interesar mucho todo el tema de la minería. Acompañaba a mi padre a por higos, él me llevó allí sin duda a sabiendas de que me iba a gustar bastante. Y así fue, La chimenea en la cima de la colina y las abundantes ruinas me dejaron atónito, y eso que ya sabía los suficiente como para saber que se trataba de una fundición de plomo, básicamente por la galería de condensación que subía hasta la chimenea.

Me podía esperar minas e incluso algún resto de un cortijo-almacén de las mina, pero nunca una fábrica de fundición completa  ¿Qué se sabía entonces de ella? Pues absolutamente nada. Lo conocían, y no todos en Bédar, como “La Chimenea”, y más por las tres o cuatro higueras reales que allí hay, que proporcionaban una buena cantidad de higos y brevas.La investigación fue muy difícil, tanto como las dificultades para interpretar los restos como la casi absoluta falta de documentación sobre ella. El hecho de que Rodrigo no la retratara en sus famosa serie fotográfica sobre El Pinar me convenció que no era una de las estructuras construidas por la Compañía de Águilas, como hubiera sido fácil pensar. Finalmente pude asociarla a una época concreta y a una casi desconocida sociedad minera de mediados del siglo XIX; pude establecer una fecha de construcción, 1845, y lo más importante: el nombre: Carmen de Bédar. Al fin lo publicamos en el primer catálogo de las minas de Bédar, y desde entonces todo el mundo la llama por su nombre. Antes de eso, se desconocía practicamente su existencia.

c
Sin duda es muy notoria la presencia en el Pinar de los restos bien conservados de una fábrica de fundición, en todo equiparable a las que se construyeron en el levante almeriense en esa época. Tenemos que encuadrarla entre las muchas construidas a partir de 1841, aunque debió tener una vida muy efímera; hemos de descartar el dato que hubiera estado en funcionamiento en 1848 a tenor de los datos aportados por Madoz en su obra.

VISTA2

En 1843 se consiguió por fin fundir en Cartagena escorias antiguas con éxito y aprovechar el plomo que contenían. así ya se podrían beneficiar los escoriales antiguos que antes de esto se consideraban sin valor. Rápidamente se registraron concesiones en todas aquellas zonas con escoriales, incluida Bédar. Para regular todo este frenesí registrador, se exigió que para la concesión y explotación de registros de escoriales se establecieran, en un plazo no superior a un año, una fábrica de beneficio donde se llevarían esos escoriales.

Así sabemos que en Bédar, la sociedad Alfonso Moreno y Compañía demarcó una serie de escoriales desde abril de 1845, una vez finalizados estos registros, en junio del mismo año, Francisco Cano Torres resgistraba la fábrica de beneficio “Carmen de Bédar” en el paraje de la Arboleja del Pino. Es éste el motivo por el que se instaló en Bédar esta fundición, y podemos afirmar con bastante seguridad que estaba relacionada con esta desconocida sociedad Alfonso Moreno y Compañía. Sin embargo y a tenero de los restos estudiado, no solo se pretendía explotar los escoriales, la fábrica incluía un pozo de extracción y un lavadero de mineral. El suministro de agua se garantizaba mediante un sistema de acequias de los cuales quedan numerosos restos todavía.

VISTA 3
Al lado de los hornos se encuentran tres muros paralelos que hemos interpretado como los restos del lavadero de mineral asociado a la fundición.

CARMEN1

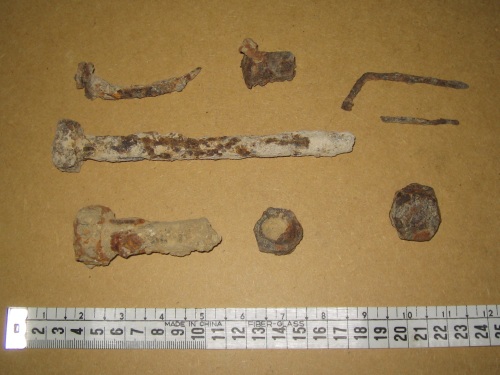

A un nivel inferior, al nivel del pozo y junto a la estructura de muros paralelos, se han encontrado diversos restos que suponen una evidencia clara que esta fundición contaba con un lavadero. En la parte inferior del complejo y tapada por una arena fina, se encuentra la base de una balsa de agua de varios metros de amplitu. Entre la arena que la cubre y la rodea se han hallado diversas piezas metálicas (tuercas, tornillos…) y entre ellas dos fragmentos de chapa perforada de 0,8 cm y una pieza rectangular de hierro de 17,4x24cm con uno de los bordes doblado que pudo ser utilizada como rascadora. Pero la pieza más importante es una antigua bomba de agua en hierro forjado con sus soportes, con un tamaño de 21 cm de largo, con una abertura de 2 cm por un lado y otra de 0,5 por otra, que apareció cubierta de la misma capa de sedimentos que el resto de material rescatado. En el boceto superior se describe una curiosa estructura junto a los tres hornos de fundición que es donde suponemos que estuvo instalado el sistema de lavado. No en vano, presenta como tres muros paralelos con una hendidura central. El agua llegaba por la parte superior, procedente del suministro general, y hay restos de acequias en su parte inferior, seguramente de recogida del agua. Por lo que sabemos de estos tipos de lavadero, debió de tratarse de algún sistema de lavado con cribas oscilantes o móviles.

BOMBA DE AGUACRIBA

                      DIVERSO

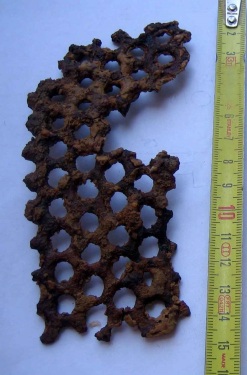

Todos estas piezas metálicas se descubrieron en los residuos que tababan una balsa de recogida de agua del lavadero de la fundición y que denotan que, con seguridad, estaba mecanizado. Los restos de cribas de 8 mm de perforación y el resto de elementos metálicos hallados, confirman esta suposición. Todos estos elementos estaban cubiertos por la misma capa de sedimentos endurecidos, han tenido que ser limpiados con mucha paciencia. Casi todo los elementos aparecieron en los bordes o el interior de la mencionada balsa, ubicada en el piso inferior de la fundición.

RASCADORA
Esta chapa presenta un borde doblado, podría haber sido utilizada como rascadora para elmiminar las capas superiores de estériles en las operaciones de cribado o lavado. Apareció en medio de la balsa de recogida de aguas.

SISTEMA CONDUCCION AGUAACEQUIA

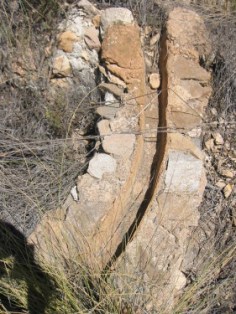

Se puede seguir las acequias que suministraban el agua a la fundición y aún parte de las conducciones que la llevaban dentro de las instalaciones (están marcadas en azul en los bocetos). Se pueden seguir las conducciones, que llevan en dirección al actual núcleo de la urbanización de El Pinar. Desgraciadamente, las obras de allanamiento (por llamarlas de alguna forma) que han realizado en los alrededores de la fundición, han destrozado algunas, pero adjunto un esquema de como estaba dispuesto. Incluso disponía de un pequeño acueducto para salvar un pequeño barranco.

CARMEN2

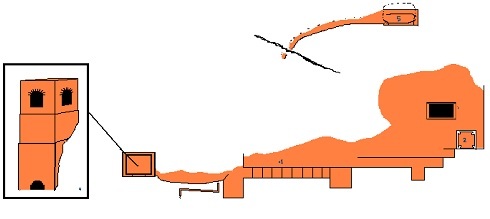

Formando parte de la fundición se puede encontrar un pozo de mina y que parecía estar cubierto de alguna estructura,  en uno de sus esquinas se observan restos de unos pilares de una obra que cubría o rodeaba este pozo o que podrían formar parte de un castillete o soporte de cabestrante. Cercano a este pozo existe una piedra (2) donde había estado instalado algún tipo de maquina o maquinaria para el acceso al pozo (presenta marcas de fijaciones de pernos). Existen otras estructuras identificables, como los restos de dos casetas y lo que es parte de una tercera (los restos situados más a la derecha en el esquema, justo debajo del pozo) aunque de extraña forma y difícil interpretación. Hay que destacar una especie de pozo cubierto (4) de unos 10 metros de altura, con unos artísticos arcos y con una abertura inferior, por lo que podría tratarse de un horno de cuba. En la parte superior existe un curioso sistema que parece diseñado para recoger agua de lluvia (5) y cuya conducción está quebrado por una grieta sobre el terreno. Justo debajo de este sistema de recogida de agua de lluvia se encuentra una pequeña cueva. Unas escaleras daba acceso a la parte inferior donde se encontraban las edificaciones, posiblemente unas oficinas o almacén.

VISTA1

INTERIOR CUBACUBA

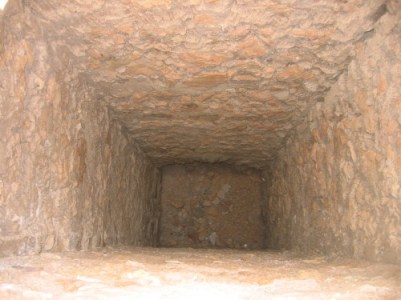

Esta estructura se ha interpretado como un horno de cuba, presenta unos decorativos arcos en su parte superior, pero en su parte inferior se puede encontrar la abertura típica de estos hornos de cuba. Como se ve en la fotografía, unas obras de mantenimiento podrían evitar que esta curiosísima estructura no se viniese abajo.

POZOPOZO2

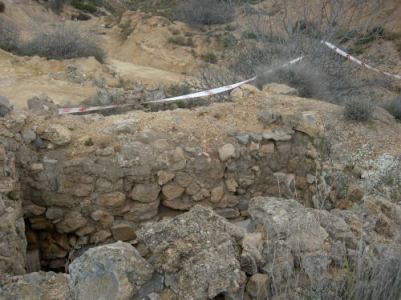

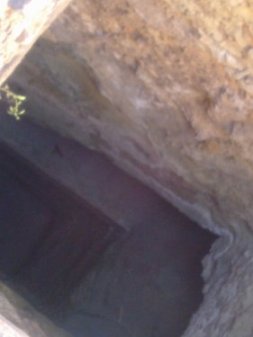

El pozo, rectangular, es de gran profundidad y se pueden apreciar como llegan a él galerías a distinta profundidad. Es muy peligroso y recomiendo no acercarse. Antaño estaba señalado por una cinta de aviso (véase la fotografía de la izquierda), pero creo que actualmente no hay nada que indique su existencia.

CONDENSACIONchimenea

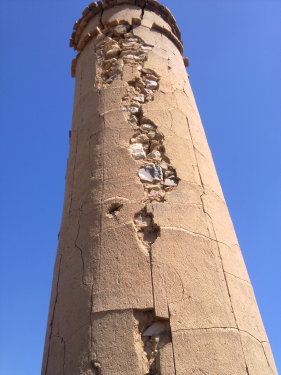

La chimenea de esta fundición está ubicada en lo alto de un cerro para la evacuación de los gases venenosos, se aprecian los hogares de tres hornos con bóveda de cañón (dimensiones 2 x 1.5 x 6 m) situados bajo la planta principal y un edificio auxiliar de función incierta que creemos puede ser un horno de cuba. En comparación con establecimientos similares de la época, hay que destacar la poca longitud de la galería de condensación (27 m) y su pequeño diámetro (0,72X1m).  En este tipo de instalaciones, las galerías de condensación tenían dos funciones básicas, alejar los humos tóxicos y permitir la sublimación del plomo en las paredes para luego poder recogerlo (aunque en esa época no se conocía bien el mecanismo por el cual el plomo de los humos se depositaba en la galería). A más longitud de la galería, más plomo era posible recoger (algunas llegaban a tener 3,5 km de largo), pero la chimenea tenía menos tiro por lo que se tenía que gastar más combustible. Dada la lejanía de esta fundición de la costa, es seguro que primaba el ahorro de combustible (el coke traído desde Inglaterra en vapores), por lo que es lógico que se tratara de una galería pequeña y corta, que permitiera un buen tiro y ahorrara combustible, aunque no permitiera luego recoger el plomo contenido en los humos.

HORNOS-CASAHONO-CASA2

Los hornos de fundición fueron “rehabilitados” como viviendas de mineros pobres, seguramente por los partidarios de la Compañía de Águilas, que sabemos que vivían en pésimas condiciones en estas casas-cueva minúsculas e insalubres. En El Pinar se podían ver muchos ejemplos de estas casas de mineros, aunque la urbanización las ha destruido casi todas. A pesar de todo quedan algunas, incluidas las que aprovechaban los hornos de la fundición (véase como la chimenea va adosada a la pared con yeso), para lo cual excavaron puertas de comunicación entre ellas y alacenas en las paredes.

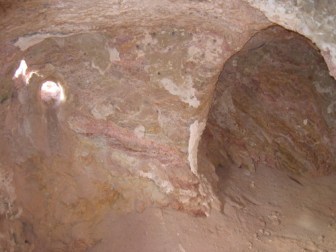

INTERIOR CASA CUEVAINTERIOR CASA CUEVA2

Estos son otros ejemplos de casas-cueva de mineros cercanas a la fundición. Véase como están encaladas por dentro. Son diminutas, a duras penas una persona de 1,7 metros puede estar de pie dentro.  Todas disponían de hogares con perforaciones a modo de chimenea (fotograía de la derecha) y una o dos “habitaciones” en las que a veces excavaban alacenas.

CONTRAPESOAlgunas de las piezas recogidas son de función desconocida, como esta pieza de hierro fundido que presenta una perforación central.

Y hasta aquí hemos llegado, es el estado actual de investigación de estos restos. La idea es que de una vez se reconozca su importancia y empiecen a ponerse medios para su rehabilitación, antes de que acabe cayendo la chimenea y otras estructuras que presentan grandes grietas como el horno de cuba, que piden a gritos una actuación urgente de consolidación. También queda muy feo el vertedero de restos de obra que se puede ver en la fotografía inferior y que denota la poca importancia que le dan a estras ruinas. Ni siquiera se ha respetado un perímetro, las “excavaciones” han llegado hasta el límite mismo de los restos e incluso los han afectado. Sin embargo, como ya dije en el anterior post, no pueden ya tocarlo, es un resto reconocido y sobre todo CONOCIDO, siendo ésto último lo que creo que lo ha salvado de las palas de las excavadoras.
