Los rumbos de Reforma

Una de las tareas que tenía pendiente, dejando a parte el importante tema de la estancia de los estudiantes de la Université de Lorraine, era el de la confirmación definitiva de la existencia de vestigios de los viejos rumbos del lavadero “pequeño” de Reforma.

rumbo7

Como ya he comentado en otras ocasiones, se trataba de sistema de lavado de los lodos resultantes de diferentes procesos previos de selección y separación por gravedad del mineral de plomo. En los rumbos, se recuperaban hasta las partículas más minúsculas de galena, haciendo deslizar los lodos por unas plataformas ligeramente inclinadas, mientras unas escombrillas giraban continuamente distribuyendo uniformemente el lodo.

Hace ya aproximadamente un mes que publiqué unas fotografías de lo que suponía eran los restos de uno de estos antiguos rumbos del Pinar de Bédar, para gran sorpresa mía, pues no pensaba que quedaría nada de un lavadero de mineral que estuvo funcionando entre 1882 y 1884.

rumbo5

Pero como en otras ocasiones, el Pinar ha resultado ser una caja de sorpresas, y no sólo había conservado “fragmentos” de un rumbo, lo que pude encontrar, ni más ni menos, es con una plataforma casi completa de uno de estos rumbos.

El círculo, apenas distinguible del entorno por que no crecía hierba encima, tenía el diámetro justo (4 metros) y estaba ubicado en el lugar preciso donde yo creía haber ubicado los restos del viejo lavadero. Pero faltaba la confirmación definitiva, que solo tendría tras excavar en el interior del círculo y descubrir si quedaba algo de la superfície original, en el caso que fuera un rumbo, y poder saber también de qué estaba hecha (cerámica, piedras plantas, etc.)

rumbo6

La sorpresa fue mayúscula cuando encontré una superfície de mortero de cal de superfície enlucida, con una ligera inclinación, formando una característica superficie cónica de un rumbo. Me conformé con excavar una sección triangular del rumbo, aunque de buena gana lo hubiera limpiado todo sólo por ver “resurgir” de nuevo el antiguo artefacto. Pero eso quizás lo dejaré para más adelante.

La zona del eje faltaba, como era de esperar, desaparecida cuando desmantelaron el aparato, pero no pude por menos de observar como quedaban al descubierto dos “costillas” que revelan la forma de construcción de la superfície. En efecto, ya había visto otra vez cómo se construían superfícies de cemento para patios, ligeramente cónicas para encauzar el agua de la lluvia hacia los desagües. Primero se construyen varias costillas bien niveladas con la forma deseada, y luego se rellenan los espacios entre costillas.

El radio de la plataforma, de 2 metros y el borde exterior del rumbo, de unos 18 cm. conforman la plataforma cónica por la que se hacía deslizar el mineral.

rumbo1

Estos rumbos, que podríamos llamar “avanzados” contrastan notablemente con otros rumbo, de los artesanales que he dado en llamar “tipo Bédar”. Como para que se vea la diferencia, hay uno de ellos muy cerca del que acabo de describir.

rumbo2

Nótense las diferencias. La primera y evidente es la del tamaño, 4 metros el más antiguo y 2 metros el “artesanal”, uno de los más completos que se puede encontrar en la sierra del Pinar. Está construida a base de piedras planas o “lajas”, que se pueden encontrar fácilmente en la zona.

rumbo3

Tampoco se ve ningún tipo de estructura o perforación en el centro para la inserción de un eje para las escombrillas, si es que disponía de ellas. Quizás disponía de otro dispositivo para depositar los lodos sobre la plataforma.

La misma plataforma, francamente plana, está formada por piedras planas, simplemente encajadas, sin ningún mortero y sobre una capa de grava compacta, como se puede ver en las fotografías. Es posible que fuera, a su vez, el soporte de la verdadera plataforma de lavado, aunque no quedan restos que nos indiquen nada al respecto. Tampoco los restos metálicos que se pueden encontrar cerca ayudan mucho, pues se trata principalmente de pequeños clavos y otras piezas de hierro.

rumbo4

Como casi siempre, más preguntas que respuestas. Es, sin embargo, muy curioso e inusual, encontrar restos de rumbos tan antiguos en tan buen estado. No voy a insistir de nuevo en el tema del “patrimonio desaprovechado” de Bédar, pero me gustaría saber si se conocen ejemplos de restos de rumbos que se conserven tan bien como los de éste rumbo de finales del XIX. Salvando los rumbos descritos en Almagrera por Antonio González, no conozco más ejemplos.

Anuncios

Mina Reforma

VIA SANGRE

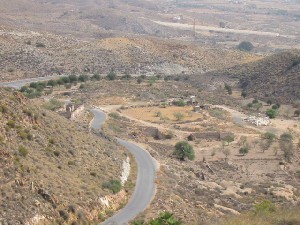

Quizás sea La Reforma la mina más accesible y a la vez una de las minas menos conocidas de El Pinar de Bédar. La incluyo dentro de las minas desaparecidas porque parte importante de los restos de esta mina fueron destruidos durante la ampliación de la entrada a la urbanización al Pinar. Justo en el desvío que lleva a esta urbanización, encontramos una especie de “entrada”, con unos edificios y un pequeño aparcamiento. Junto a ellas, unas discretas ruinas a penas llaman la atención del visitante. Esta es la mina Reforma.

ref1

reforma2

reforma3

La Reforma es más conocida por los coleccionistas de minerales, pues no es difícil encontrar bonitos minerales de carbonato de cobre (si sabes donde buscarlos, claro), y la mina, propiamente dicha, empieza en el conocido Socavón de Reforma, junto a la confluencia del barranco del Gato y el barranco de las Norias. Un puente cruzaba el barranco hasta las instalaciones propiamente de la mina, donde en 1881, La Compañía de Águilas instaló unos de los tres lavaderos mecánicos que funcionaron hasta 1884, bajo la dirección primero de Anton Getz y posteriormente de Federico Dietrichson. Las fotografías que podemos osbservar se hicieron en 2004, antes de que se llevaran a cabo los desafortunados trabajos de ampliación de la urbanización y de su acceso.

foto1

Han llegado hasta nosotros unas bonitas fotografías de José Rodrigo de esta mina, cuando el lavadero estaba en plena actividad. Fíjese en las fotografías como el lavadero, que no disponia de ninguna cubierta (a diferencia del Lavadero Grande), estaba organizado en diferentes niveles. La vía con el mineral procedente del Socavón Reforma llegaba por la parte superior, seguidamente un grupo de operarios trituraban el mineral y éste empezaba a clasificarse y lavarse en una serie de aparatos que son un buen muestrario de la tecnología de lavado de mineral de plomo de la época.

reforma4

reforma5

reforma

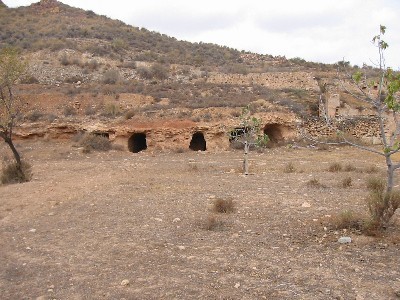

En estas fotografías se puede observar lo que quedaba de este lavadero en 2004. El espacio de las fotografías se corresponde con el de la fotografía de José Rodrigo anterior. Del complejo lavadero a duras penas quedaba nada, pero con un poco de atención se podían observar los fundamentos de las diferentes estructuras.

lavadero2

mine-9b2

El extraño artefacto que aparece en la parte central, que durante un tiempo fue para mí inclasificable, fue identificado finalemente como una criba de sacudidas u oscilante. Vemos un ejemplo de un solo eje en el dibujo, la de Reforma contaba con dos, movidas por una serie de poleas que se accionaban con una máquina de vapor locomóvil.

reformader

reformagden

reformagen

Esta parte ha sido la más afectada por la ampliación de la entrada a la urbanización, y es una pena, porque es muy extraño contar con fotografías de lavaderos de este tipo y saber, con tanta exactitud, donde se encontraba. También es raro ver lavaderos tan despreocupadamente descubiertos. Está claro que el riesgo de lluvia no les preocupaba mucho.

RUMBOS REFORMA 2

rumboref

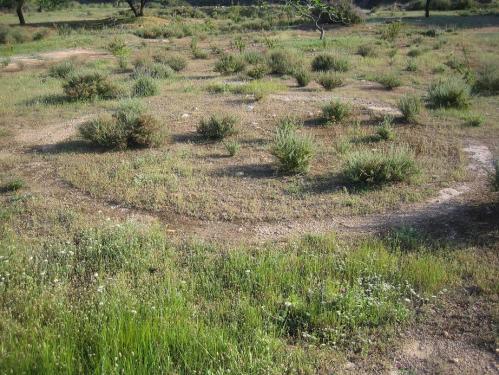

Entre el resto de aparatos de lavado que aparecen, observamos también tres baterías compuestas de dos rumbos cada una, accionados por el eje de poleas instalada encima de los pilares. Para sorpresa mía, todavía es identificable la superfície circular enterrada de uno de estos rumbos, aunque se tratan de genuinos y auténticos round-buddles mecanizados. Las dimensiones de la misma no deja dudas sobre lo que es, consta de los 4 metros reglamentarios que los hacían tan eficaces a la hora de lavar los lodos.

TROMELO

konische langtrommel

Inconfundible son estos dos trómeles, que estaban instalados a un nivel superior a la criba oscilante. Estos trómeles ya se usaban también en el Lavadero Grande, y no es muy desaventurado pensar que eran del mismo tipo y del mismo fabricante (la casa Humboldt de Colonia, Alemania).

reff1

tolva

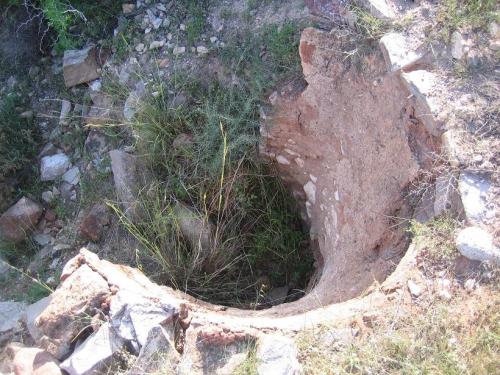

Los restos de las casas que estaban junto a las instalaciones del lavadero son difíciles de interpretar. Sabemos que al menos una de ellas era para alojamiento de ingenieros y directivos de la Compañía, pero sorprende ver una estructura que parece un pequeño horno de cuba dentro de una de ellas. Podría ser un pequeño horno para ensayos, es decir, podría ser un laboratorio.

horno1

horno2

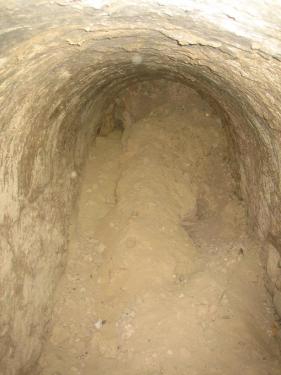

Mucho más extraño es la presencia de esta estructura. La forma es casi idéntica a los hornos de reverbero de la antigua fundición de Carmen, y el interior presenta un espacio similar, cubierto de una bóveda de cañón. Sin duda podría ser un horno de fundición, pero ¿de qué época?

asr1

sr1

sr2

Por último, todavía es posible recorrer los 200 metros del socavón Reforma, galería de transporte que daba acceso a las labores internas. En la entrada permanecen los restos de un antiguo almacén o alojamiento (no hay referencias tampoco a este edificio).

sr3

sr4

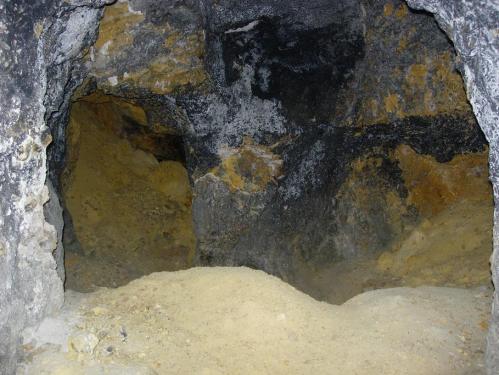

Tras transitar 200 metros por una ancha galería, llegamos a una bifurcación. Dicen algunos testimonios recogidos en 1974, que por el socavón Reforma se podía llegar a las labores del Pinar y al pozo Centro, ubicado precisamente en el centro de lo que hoy es el núcleo principal de la urbanización, pero el viaje acaba necesariamente en esta bifurcación. Uno de las galerías no lleva a ningún sitio y la otra es un pozo por al que no apetece mucho acercarse por lo poco estable que parece el borde. Nadie debe meterse en minas abandonadas, pero si alguien lo hiciera, que tenga mucho cuidado en no saltar alegremente el montículo de arena que aparece justo ante la bifurcación, pues el pozo está justo detrás y nadie sabe cuanta profundidad tiene…

Accidentes en las minas: la historia negra

Sin duda lo ocurrido en tantos y tantos años de minería en Bédar han supuesto una gran aportación a la historia negra de Bédar. Las desgracias ocurridas durante la última fase de la minería en Bédar son más o menos conocidas, pero a buen seguro muy pocos conocen loso accidentes acaecidos en las antiguas minas de finales del XIX y principios del XX. Intentaremos dar hoy algunos datos al respecto.

Entre 1840 y 1919 se registraron un total de 75 accidentes mortales ocurridos en las minas, especialmente duro fue la década 1880-1890, con 21 accidentes mortales, coincidiendo con una de las fases de más actividad de la minería en Bédar.

Uno de los primeros accidentes mortales que tenemos registrados es de 1849, cuando un minero murió en El Pinar de Bédar al derrumbarse la galería en la que trabajaba. Los derrumbes y muertes por aplastamiento eran los más frecuentes, como es de esperar que ocurra en trabajos mineros, aunque no eran infrecuentes los atropellos, caídas en pozos y accidentes durante la explosión de barrenos.

torre

Viendo esta fotografía tomada en la estación de cable de Cuatro Amigos solo cabe decir que si no hubo más accidentes fue de milagro.

Sin duda el accidente que más debió impresionar es el ocurrido en 1895, mientras se construía el ferrocarril que iba de Bédar a Garrucha. El opeario A.R.R.trabajaba en las obras transportando tierra con un carro cuando se dio aviso de que iban a explotar unos barrenos. El operario se colocó a 204 metros de distancia mientras sujetaba las caballerías de su carro para que no se espantaran, con tan mala suerte que al estallar el barreno una de las piedras salió disparada y le alcanzó, matándolo en el acto. El mismo año un encargado de la sociedad Chávarri moría debido a las heridas sufridas por un destajista de Mojácar, descontento con el jornal que había recibido.

pobreza

Entrada a la galería San Diego en la mina Pobreza.

En 1897 se produjo un espectacular descarrilamiento del tren cuando se dirigía hacia Bédar. Debido a un desprendimiento reciente por la lluvia la vía quedó cortada y debido al agua acumulada el maquinista no pudo advertirlo a tiempo, de manera que la locomotora salió despedida y acabó tumbada con las ruedas hacia arriba en uno de los bancales. A pesar de lo aparatoso del accidente no hubo ningún muerto esta vez, eso sí, tuvieron que sacar al fogonero y al maquinista de debajo de la locomotora. Ese mismo año el ferrocarril arrollaba a un operario que quedó en estado muy grave. Durante este nefasto año de 1897 otro encargado de la sociedad de Chávarri moría en la mina Santa Catalina al ser arrollado por una vagoneta tras caer accidentalmente a las vías.

En 1905 de nuevo un trabajador moría en un desprendimiento de terrenos, esta vez en la mina Júpiter. En 1906 se produce uno de los accidentes más sentidos, cuando un muchacho de 14 años moría atropellado por una de las locomotoras del ramal de ferrocarril de Santa Catalina, justo a la salida del tunel del Servalico. En el lugar del accidente se conservan una serie de cruces grabadas en la piedra. No sabemos si la costumbre de grabar ahí esas cruces tiene que ver con este accidente, pues fue el primero de una serie de accidentes que alcanzaron una gran repercusión tanto en la población como en la prensa de la época.

1038971

Sin duda 1906 fue un año fatídico, ese año tenemos registrado el que fue el peor accidente de todos. Ocurrió en junio en la mina San Manuel, mientras una cuadrilla de seis operarios trabajaba en una de las galerías se produjo un desprendimiento que mató inmediatamente a uno de ellos y dejó sepultados a los otros cinco. Siguieron dos días de tensión y angustia porque se sabía que algunos mineros estaban vivos, pues daban golpes de retreta y se escuchaban los ecos de voces pidiendo auxilio. Pero finalmente dejaron de responder, y la desesperación se extendió entre todos los compañeros que trabajaban para salvarlos y los familiares que se habían acercado a la mina tras conocer lo ocurrido. Los trabajos de salvamento avanzaban muy lentamente y una gran multitud de gente se agolpaba a la entrada esperando ver lo que ocurría, mientras los familiares no cesaban de llorar y gritar. Finalmente y tras duros trabajos, se pudo encontrar con vida a cuatro obreros para alegría de muchos de los familiares. Los mineros estuvieron cincuenta horas sepultados a oscuras, sin poder beber ni comer. Entre los que más se distinguieron en los trabajos de salvamento se menciona al capataz Cipriano Perchenar. Finalmente el resultado fue de dos mineros muertos. Durante este trágico año de 1906 todavía moriría un minero más de 19 años, sepultado en la mina Reforma.

En 1908 un desprendimiento en la mina Carabinera dejó herido a un niño (en esta época todavía trabajaban los niños en la mina), éste sería un aviso de lo que pasaría más tarde, pues un mes después moría un minero debido también a un desprendimiento de terrenos en esta mina. Pero dejemos que sea un minero de Carabinera el que nos cuente cómo era el trabajo en Carabinera, el texto es de 1911: “Fuimos avisados para cenar, según costumbre. Para salir de la mina a la calle hay que subir por una trancada mal construida, donde apenas puede uno poner los pies en firme por la estrechez de sus escalones y lo resbaladizo de la mina que conduce a una galería designada con el número 2; y como en la referida mina hay agua en abundancia en este sitio nos detenemos para secarnos o mudarnos de ropas y efectuando que es esta operación, marchamos a la cena. La noche que me refiere, al regresar de haber comido, nos encontramos reundida la galería donde momentos antes habíamos cambiado de ropas y enterrados, en los escombros, los trajes qe nos quitamos para salir. Y esto ocurrió en el paso de todo el relevo”. Visto esto, el milagro es que no haya habido más muertes.

Aún tenemos más accidentes registrados, como un minero muerto en Júpiter por un desprendimiento en 1908, otro en 1909 por desprendimiento en San Manuel y otro más en 1911 por el mismo motivo y en la misma mina. En 1913 otro minero moría aplastado por otro derrumbe en la mina Pobreza. En 1914 otro minero moría, pero esta vez debido a la explosión de un barreno en la mina Santiago.

En 1916 aún se recoge otro accidente mortal por desprendimiento y dos muertos más en 1920, uno por caída en un pozo.

Es difícil imaginar lo terrible que tenía que ser el trabajo del minero en esa época, se me hace difícil pensar que alguien haya podido estar trabajando en esos agujeros durante largas jornadas, hay estrechas trancadas por las que solo se puede pasar tumbado y claustrofóbicas galerías que solo invitan a salir de allí lo antes posible y siempre con el miedo de que se pueda hundir la galería de entrada y no poder salir de esa ratonera. Por ejemplo, la galería de San Diego de la mina Pobreza era accesible hasta hace dos años, pude acceder entre 100 y 150 metros hasta que el aire enrarecido me impidió continuar; pero en mi última visita hace un mes descubrí que la galería se había hundido a unos 15 metros de la bocamina…
