Pinar de Bédar: la mina “Mentira”

Seguimos con un apartado más de la investigación minera en Bédar. Volvemos a El Pinar de Bédar, a otra de las minas poco conocidas, la Mentira, que, aunque parezca mentira y sin querer repetirme mucho, antes se llamaba Verdad, aunque la verdad es que sabemos muy poco sobre ella.

Lo que sí que parece claro es que a veces los nombres de las minas, especialmente los registros de plomo más antiguos, recibían nombres muy curiosos, y en El Pinar de Bédar tenemos numerosos ejemplos.



mentiraplano

A la derecha, plano de la zona explotada hacia 1850, entre las minas de Dos Hermanas y Sanguijuela encontramos la concesión de explotación de terreras Aquí te quiero escopeta y la mina la Verdad. El plano de la derecha muestra la misma zona hacia 1870, la zona está ocupada ahora por una concesión mayor de nombre Mentira, propiedad de la sociedad Filantropía.

verdad

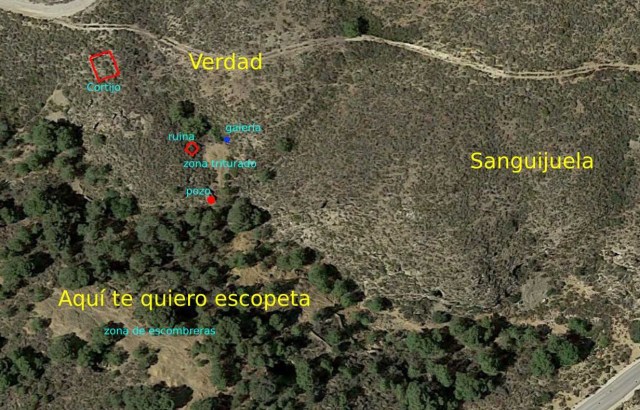

Diferentes elementos estudiados ubicados sobre un plano de google maps. Se observan los grandes depósitos de escombreras entre los vestigios del antiguo bosque de pinos que ocupa la parte alta del barranco del Gato, uno de los pocos que queda en la zona.



Un conjunto de estas pequeñas y antiguas minas de plomo se encuentran en la parte más alta del barranco del Gato, justo al norte de las más conocidas minas de Dos Hermanas y Medidas Extraordinarias. Sin embargo, la práctica ausencia de documentación sobre ellas contrasta con la gran cantidad de restos mineros que existen en la zona, que indican una más que intensa actividad extractiva y mineralúrgica para la extracción de la galena, en especial de triturado y lavado de minerales.

Aunque sospechamos que se trata de una de las zonas en las que está documentado que se extrajo mineral durante el siglo XVI, la intensa actividad minera posterior ha borrado los posibles vestigios que hubieran quedar.

La Mentira aparece como una de las concesiones mineras propiedad de la sociedad Filantropía cuando ésta fue adquirida por la Compañía de Aguilas previo arriendo en 1878. Sabemos, sin embargo, que hacia 1850 el espacio ocupado por Mentira lo ocupaban las pequeñas minas Verdad, una de las minas pertenecientes a la sociedad Constancia, participada por Heredia y la familia Berruezo de Garrucha, y una pequeña concesión para la explotación de terreras (escombreras) con el curioso nombre de Aquí te quiero escopeta, demarcada al menos desde 1848. El hecho de la existencia de una concesión para el aprovechamiento de escombreras nos lleva ya a la existencia de una actividad minera anterior, sabiendo que el inicio de la minería moderna de plomo en el Pinar de Bédar data de 1843.

El estudio en detalle sobre el terreno nos da muchas más pistas, que merecen ser comentadas.



mentira8

escopeta1

escopeta2

escopeta3

mentira9

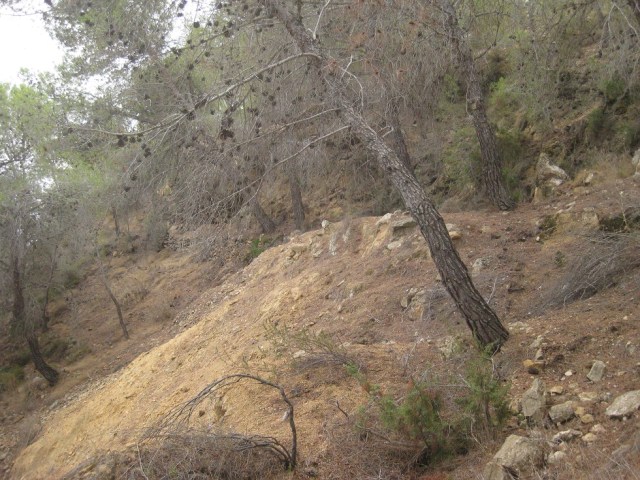

Zona de escombreras y minas superficiales (alguna de ellas reaprovechada como vivienda de minero) de la zona de la concesión de Aquí te quiero escopeta, con el aspecto habitual de las minas de El Pinar, con numerosos vestigios del tratamiento y lavado de minerales.



Este sector del barranco del Gato, en su lado izquierdo ascendiendo por ella, presenta grandes escombreras, procedentes de diversas galerías muy irregulares y de poca profundidad que jalonan toda esta ladera. Las escombreras, que corresponderían a la vieja concesión de Aquí te quiero escopeta, presentan diferente granulometría, lo que nos habla de diferentes procesos de triturado y lavado para la obtención de la preciada galena.

En su margen derecho, sin embargo, muestra una serie de restos mineros que difieren en parte de lo que viene siendo habitual en este coto minero. La presencia de lo que a primera vista parece un cortijo, con numerosos restos de cerámica doméstica, puede engañar, ya que no existen tierras cultivables en las cercanías. Junto al cortijo hay pequeñas galerías, pero destacan principalmente la presencia de un pozo y de una galería de características muy diferentes a las que habitualmente se encuentras en estas minas.

El “cortijo” está claramente ligado a esta mina, en terrenos de lo que fue la mina Verdad, y seguramente se trataba de un almacén de mineral y habitación para un guarda de minas. Desconocemos a qué compañía pudo pertenecer, pues no se trata del cortijo-almacén que poseía la mina Constancia, cuyo almacén sabemos hoy que estaba en la mina Justicia del Cielo, ni tampoco del almacén de la sociedad Filantropía, pues se encontraba también en otro lugar.



mentira1

mentira2

mentira3

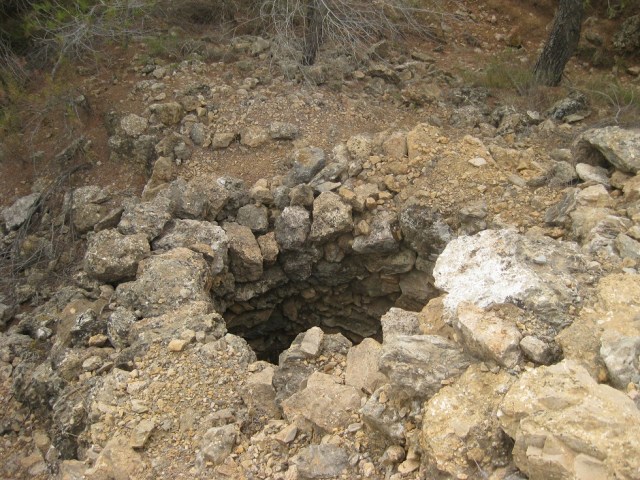

Ruinas del cortijo-almacén y pozo de la concesión.



La principal galería supone el punto más misterioso de esta mina, ya se explotara como Verdad o como Mentira. A diferencia de las galerías típicas de la zona, irregulares, poco cuidadas y poco profundas, esta mina es regular y bien labrada (para lo que es la zona, claro está), sin marcas de martillos neumáticos ni de barrenos, pero sin espacios claramente dispuestos para la disposición de candiles, aunque algunas hubieran podido servir para ello sin dificultad. La galería desciende en una pendiente pronunciada, aproximadamente unos 20 metros (lo cual es bastante para la media de la zona), sin bifurcaciones, hasta el frente de corte.

A la salida de la mina se haya una zona de escombrera con restos evidentes de machacado, así como un pequeño edificio en ruinas cuya funcionalidad desconocemos. El pozo parece un esfuerzo de explorar y acceder a un yacimiento que se asociaba claramente a esta galería, digamos, inusual.



mentira4

mentira5

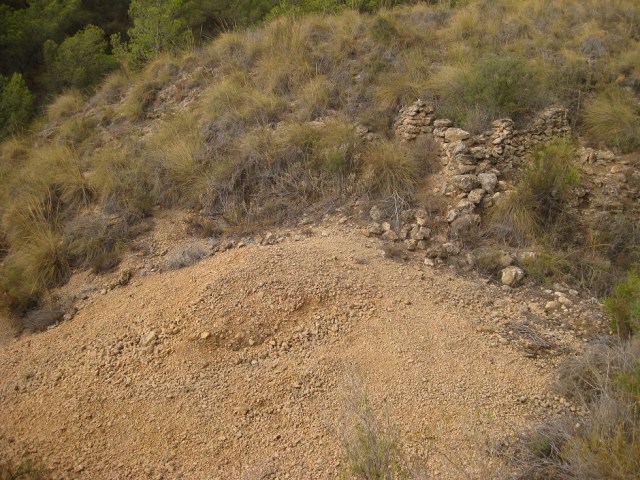

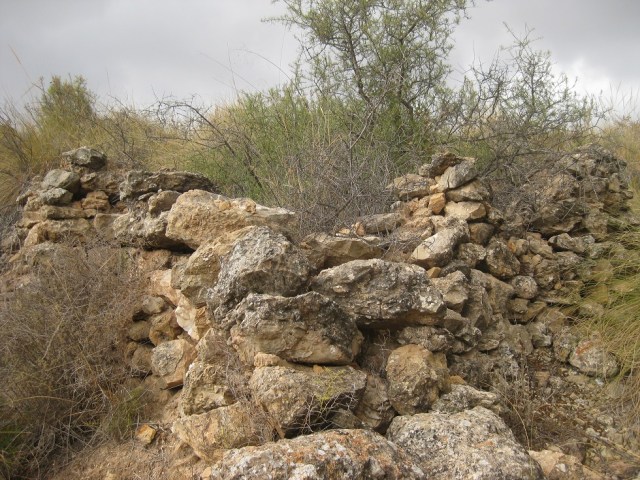

Zona a la salida de la galería, con los restos de un edificio pequeño rectangular y una escombrera con morfología de zona de triturado y posiblemente lavado.



mentira6

mentira7

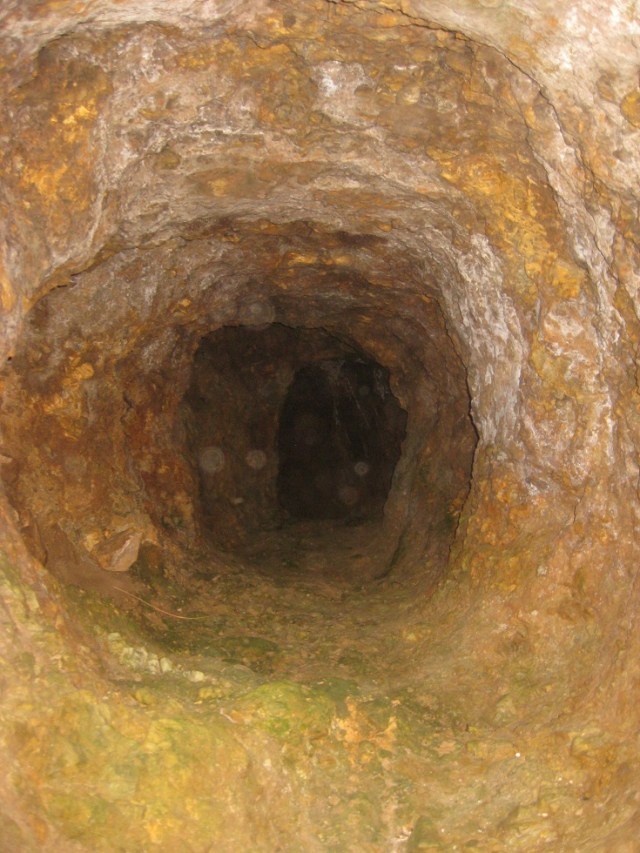

Aspecto y entrada de la galería principal de la concesión, cuya morfología es claramente diferente de las otras explotaciones de la zona, como las que hemos visto en Aquí te quiero escopeta.



Lo único que podemos afirmar con seguridad es que esta mina fue explotada o al menos investigada por rebuscadores de la sierra (mineros que buscaban mineral en minas abandonadas y escombreras), pues hayamos la parte superior de un carburero que data de principios del siglo XX, si tenemos en cuenta que las lámparas de acetileno se patentaron en 1899 y que se trata de un modelo de estilo antiguo.

A penas quedan restos del mineral explotado en esta galería, cuyo yacimiento, seguramente una veta de galena de mejor calidad que lo habitual, fue explotado a conciencia. Sin duda la galería se abandonó al perderse dicha veta en profundidad, ya que existen catas laterales en algunos puntos, pero que no se continuaron.

La antigüedad originaria de esta galería nos ofrece algunas dudas, aunque no disponemos de ningún indicio que sustente esta hipótesis, más que las características mismas de la galería.



galena

Algunas de las muestras recogidas en las paredes de la galería muestran sin duda alguna cual era el mineral explotado: la galena.

carburo1

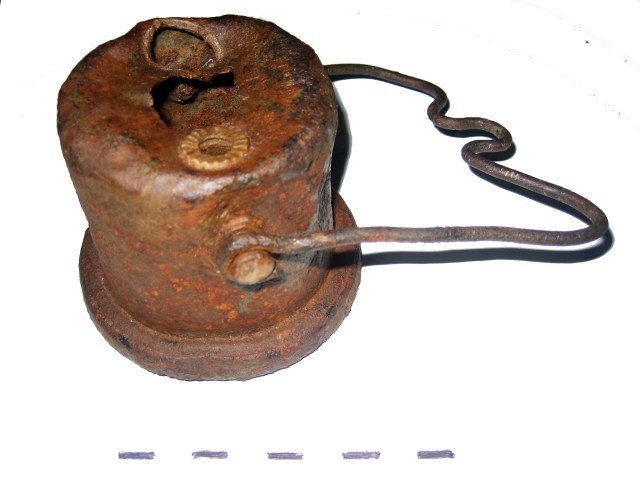

Parte superior de un carburo encontrado en el frente de corte de la galería principal. Por su diseño se puede datar de principios del siglo XX.

Anuncios

Los rumbos de Reforma

Una de las tareas que tenía pendiente, dejando a parte el importante tema de la estancia de los estudiantes de la Université de Lorraine, era el de la confirmación definitiva de la existencia de vestigios de los viejos rumbos del lavadero “pequeño” de Reforma.

rumbo7

Como ya he comentado en otras ocasiones, se trataba de sistema de lavado de los lodos resultantes de diferentes procesos previos de selección y separación por gravedad del mineral de plomo. En los rumbos, se recuperaban hasta las partículas más minúsculas de galena, haciendo deslizar los lodos por unas plataformas ligeramente inclinadas, mientras unas escombrillas giraban continuamente distribuyendo uniformemente el lodo.

Hace ya aproximadamente un mes que publiqué unas fotografías de lo que suponía eran los restos de uno de estos antiguos rumbos del Pinar de Bédar, para gran sorpresa mía, pues no pensaba que quedaría nada de un lavadero de mineral que estuvo funcionando entre 1882 y 1884.

rumbo5

Pero como en otras ocasiones, el Pinar ha resultado ser una caja de sorpresas, y no sólo había conservado “fragmentos” de un rumbo, lo que pude encontrar, ni más ni menos, es con una plataforma casi completa de uno de estos rumbos.

El círculo, apenas distinguible del entorno por que no crecía hierba encima, tenía el diámetro justo (4 metros) y estaba ubicado en el lugar preciso donde yo creía haber ubicado los restos del viejo lavadero. Pero faltaba la confirmación definitiva, que solo tendría tras excavar en el interior del círculo y descubrir si quedaba algo de la superfície original, en el caso que fuera un rumbo, y poder saber también de qué estaba hecha (cerámica, piedras plantas, etc.)

rumbo6

La sorpresa fue mayúscula cuando encontré una superfície de mortero de cal de superfície enlucida, con una ligera inclinación, formando una característica superficie cónica de un rumbo. Me conformé con excavar una sección triangular del rumbo, aunque de buena gana lo hubiera limpiado todo sólo por ver “resurgir” de nuevo el antiguo artefacto. Pero eso quizás lo dejaré para más adelante.

La zona del eje faltaba, como era de esperar, desaparecida cuando desmantelaron el aparato, pero no pude por menos de observar como quedaban al descubierto dos “costillas” que revelan la forma de construcción de la superfície. En efecto, ya había visto otra vez cómo se construían superfícies de cemento para patios, ligeramente cónicas para encauzar el agua de la lluvia hacia los desagües. Primero se construyen varias costillas bien niveladas con la forma deseada, y luego se rellenan los espacios entre costillas.

El radio de la plataforma, de 2 metros y el borde exterior del rumbo, de unos 18 cm. conforman la plataforma cónica por la que se hacía deslizar el mineral.

rumbo1

Estos rumbos, que podríamos llamar “avanzados” contrastan notablemente con otros rumbo, de los artesanales que he dado en llamar “tipo Bédar”. Como para que se vea la diferencia, hay uno de ellos muy cerca del que acabo de describir.

rumbo2

Nótense las diferencias. La primera y evidente es la del tamaño, 4 metros el más antiguo y 2 metros el “artesanal”, uno de los más completos que se puede encontrar en la sierra del Pinar. Está construida a base de piedras planas o “lajas”, que se pueden encontrar fácilmente en la zona.

rumbo3

Tampoco se ve ningún tipo de estructura o perforación en el centro para la inserción de un eje para las escombrillas, si es que disponía de ellas. Quizás disponía de otro dispositivo para depositar los lodos sobre la plataforma.

La misma plataforma, francamente plana, está formada por piedras planas, simplemente encajadas, sin ningún mortero y sobre una capa de grava compacta, como se puede ver en las fotografías. Es posible que fuera, a su vez, el soporte de la verdadera plataforma de lavado, aunque no quedan restos que nos indiquen nada al respecto. Tampoco los restos metálicos que se pueden encontrar cerca ayudan mucho, pues se trata principalmente de pequeños clavos y otras piezas de hierro.

rumbo4

Como casi siempre, más preguntas que respuestas. Es, sin embargo, muy curioso e inusual, encontrar restos de rumbos tan antiguos en tan buen estado. No voy a insistir de nuevo en el tema del “patrimonio desaprovechado” de Bédar, pero me gustaría saber si se conocen ejemplos de restos de rumbos que se conserven tan bien como los de éste rumbo de finales del XIX. Salvando los rumbos descritos en Almagrera por Antonio González, no conozco más ejemplos.
