Las cruces grabadas del túnel del Servalico

A no pocos de los senderistas que han recorrido la ruta minera de Bédar les ha llamado la atencón la presencia de varias cruces grabadas en la entrada del túnel del Servalico que da a la mina Pobreza. Al respecto, según contaba Diego Rubio, se decía que la gente grabó esas cruces en recuerdo de un muchacho que murió allí arrollado por el tren. Como en otras ocasiones, la tradición oral de lo ocurrido se ajusta bastante a la realidad de lo ocurrido.

020T

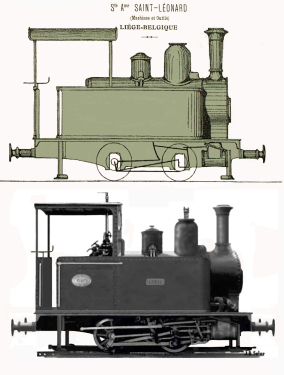

Locomotora 020T Saint Léonard, reconstrucción en base a los planos originales de una de las dos locomotoras de este tipo destinadas a Bédar. En total se construyeron nueve locomotoras de este tipo, una de las cuales fue la causante del accidente, ya que se destinó al servicio del ramal de las minas Santa Catalina y Angelita.

Ahora sabemos que el 31 de marzo de 1906, la locomotora que realizaba el servicio de arrastre de minerales procedentes de las minas Santa Catalina y Angelita arrolló a la altura del túnel del Servalico al joven de 14 años Bernabé Moreno García, natural de Bédar y trabajador de esas minas. El muchaho guiaba una caballería, que también murió en el accidente, lo cual da una idea de la violencia del mismo.

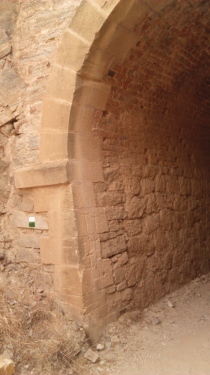

SERVALICO1

Lo peor de todo este caso es que la madre del muchacho era viuda, reclamó en todas partes una indemnización por la víctima, pero al parecer sin mucho resultado. La prensa de la época se quejaba de que la única cosa que hizo la socieda minera de Víctor Chávarri fue la de recomendar a los mineros que rezaran oraciones por el alma del niño.

SERVALICO3

A partir de esto, quien esté haciendo la ruta, sabrá el significado de estas cruces grabadas a la entrada del túnel.

Derrumbe parcial del túnel del Servalico

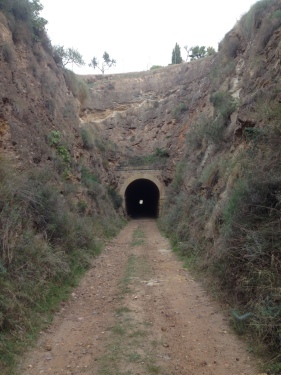

Según publicación de Protección Civil los Gallardos mediante su página en Facebook, en la madrugada del viernes al lunes se hundió parcialmente el túnel del Servalico, quedando cerrado “hasta que se evaluen los daños”. Afortunadamente, no ha habido daños personales que lamentar.

servalico

Este túnel de 200 metros, vía habitual de paso de vecinos de Serena desde Tres Amigos, forma parte de las obras realizadas entre 1895 y 1896 para la construcción del ramal de Santa Catalina del ferrocarril Bédar-Garrucha. La buena calidad de la obra ha permitido la utilización de este túnel durante más de 120 años, sin que se hayan realizado obras de mejora o refuerzo (que sepamos) desde que cerraron las minas, allá por 1920. Es, sin duda, uno de los mayores atractivos de esta ruta minera.

Su hundimiento, del que no sabemos todavía el alcance total, supone un golpe muy duro para el turismo en Bédar, pues a parte de un carril habitual de acceso a Serena, era paso obligatorio para realizar la ruta de las minas. Esperamos que los daños no hayan sido importantes y que puedan ser reparados en el menor tiempo posible. También queremos aprovechar para insistir en lo importante que es realizar revisiones y un mantenimiento adecuado de estructuras como ésta. Recordamos que se encuentra en estado muy precario la chimenea de la fundición Carmen de El Pinar, que precisa de un apuntalamiento urgente y una posterior colocación de elementos de sujeción (como anillas de acero), o nos tememos que una próxima noticia será que se ha caído esta chimenea, y esperemos que no haya nadie por ahí cerca.

Mina Pobreza (2)

El desastroso incendio que sufrió Bédar en 2012 afectó especialmente a la zona del barranco del Servalico. Como ya comenté anteriormente, afectó de lleno los terrenos donde se encuentra una de las minas más importantes en la historia de Bédar, la mina Pobreza.

Mientras documentaba los desastrosos resultados del incendio, aproveché también para documentar los restos de esta mina, en este caso libres de la vegetación que habitualmente dificulta su contemplación. Sinceramente, me gustaría no haber tenido esta oportunidad, y espero que nunca vuelva a ocurrir, aunque sí que da una imagen bastante aproximada de cómo quedarían los restos de esta mina si se preparara adecuadamente para su visita.

Pobreza es una de las minas más importantes y también una de las menos conocidas. Ya he dado anteriormente bastantes datos sobre ella, en ocasión de la descripción de su horno de calcinación de carbonatos de hierro. Ahora veremos más restos de esta mina.

Explotada por la Compañía de Águilas desde finales del siglo XIX hasta el cierre de las minas de la Unión Bedareña en los años veinte, Pobreza fue la mina que permitió que Bédar mantuviera una producción constante de mineral cuando, a finales de siglo, el mineral de las minas de Serena empezó a escasear. Los datos concretos sobre la importancia de esta mina, que todavía estamos investigando, esperamos que sean publicados prontamente.

Junto a la vía de transporte principal, paralela al barranco del Servalico, se encuentran las oficinas y la cuadra para las mulas que se utilizaban para el transporte de las vagonetas:

OFICINAS

Esta vía minera recogía el mineral de las bocaminas de las galerías principales de transporte San Diego y San José para llevarlo a la tolva-cargadero principal del ramal de cable aéreo que lo transportaba hasta la estación de ángulo del Pinar de Bédar. Este cargadero es muy parecido al cargadero-depósito de la mina Carabinera, que contaba también con un ramal de cable aéreo:

POBREZA1

Junto al cargadero se ubicaba la estación de llegada del ramal de cable, con su correspondiente máquina a vapor y junto a un aljibe para el suministro de agua que precisaba para su funcionamiento. Se observan todavía las balsas de suministro y fundamentos de la estación del cable, aon algunos vestigios de la maquinaria, como el tubo que se observa en la fotografía:

MAQUINATUBERIA

Aquí podemos ver el interior del aljibe:

ALJIBE

Más arriba en la loma, todavía se pueden encontrar alguno de los pozos iniciales que se practicaron para reconocer la capa de mineral que explotaron y que luego sirvieron como pozos de ventilación. En concreto vemos el pozo del Camino, junto al camino que recorría esta parte superior de la mina y que conectaba éste pozo con el pozo Maestro y el pozo de los Almendros. Todos los pozos de reconocimiento junto al camino estaban protegidos mediante con un pequeño muro de mampostería:

POZO CAMINO1

El pozo principal de extracción, ubicado en la parte superior del cerro, era el conocido como pozo Maestro. Unas instalaciones protegían la máquina de vapor que se utilizaba para extraer el mineral. Esto nos indica que, a parte de las galerías de transporte antes mencionadas, el avance de las labores de las minas hacia el interior del cerro, siguiendo una capa de mineral que buzaba ostensiblemente, por lo que elevaba mucho el coste del transporte hasta las bocaminas. Un pozo de extracción hasta el punto más elevado y cerca del cable de transporte facilitaría el movimiento de mineral.

En estas fotografías podemos ver los restos del pozo y de la caseta de máquinas. Parece que disponía de un pequeño castillete de madera y hierro del que solo quedan algunos enganches:

POZO MAESTRO1POZO MAESTRO2POZO MAESTRO3

POZO CAMINO2

Quedan todavía restos de curiosas piezas de cerámica, que como se podrá observar, se fabricaban en la Industrial Alfarera de Barcelona. Se trata de restos de tejas planas alicantinas.

CERAMICACERAMICA 2

Recientemente se hundió la entrada a la galería de San Diego, lo que recuerda lo peligroso de explorar estas minas sin preparación. Curiosamente hay escasos restos de entibación en esta mina (algunos troncos para dar sensación de seguridad más que para otra cosa). La entrada a la galería de San José permanece derrumbada desde hace mucho tiempo.

SAN DIEGO

Cuando la Compañía de Águilas y la sociedad de Chávarri formaron la Unión Bedareña, se desinstaló todo el ramal de cable aéreo y quedó inservible el pozo Maestro. El mineral de nuevo fue extraído por las galerías de transporte San Diego y San Juan y se decidió transportarlo por medio del ramal de ferrocarril de Santa Catalina, que discurría por el otro margen del barranco. El mineral primero se lanzaba hasta el fondo del barranco mediante un “vaciadero” ubicado entre las bocaminas de San Diego y San Juan. Desde allí se elevaba hasta un pequeño cargadero junto al ramal de ferrocarril, mediante un pequeño plano inclinado automotor. En la siguiente fotografía vemos este vaciadero con todo detalle, inapreciable habitualmente a causa de la vegetación. Nótese como todavía queda algo de mineral acumulado a los pies del mismo:

Ya describimos con detalle el horno de calcinación de esta mina, junto a la bocamina de la galería de Santa Bárbara (o trancada nº 3). En la siguiente fotografía podemos ver con detalle todo el conjunto, tal y como ser vería si siempre se mantuviera limpio y listo para las visitas:

HORNO

Mina Pobreza: el horno de calcinación

La única mina que ha sido completamente afectada por el incendio de agosto ha sido la de Pobreza. El hecho de que se quemara toda la vegetación ha dejado todas las estructuras de la antigua mina limpias y ha sido una oportunidad única para observar y fotografiar con detenemiento todas los elementos y sus relaciones. También ha sido una oportunidad de comprobar cómo sería si las instalaciones de la mina estuvieran limpias de cara a los visitantes.



HORNO POBREZA2

En Pobreza se encuentra el único horno de calcinación de carbonatos de hierro de las minas de Bédar (de plomo hay unos cuantos), y aprovechando que están limpias. Por lo general la frondosa vegetación impedía observar bien todos los elementos de la instalación del horno, pero una vez limpio podemos observar bien la superfice de carga superior, las escaleras de acceso a ésta plataforma. El horno se encuentra entre las dos entradas de las galerías de la trancada nº3 de la mina, en la fotografía siguiente he indicado las dos entradas, la de la izquierda se bifurca al poco de la entrada dirigiéndose hacia San Carlos y San Ricardo. La obertura de la derecha, a un nivel superior, se bifurca también dirigiéndose a San Carlos y el pozo Maestro.

HORNO POBREZA1

En rojo se indican la entrada de las galerías de la trancada y en amarillo la dirección de las galerías. En verde se indica la presencia de una tobera instalada en la entrada de una de las galerías que servía para alimentar el horno y, de paso, como medio para renovar el aire en las galerías.

HORNO POBREZA5

En la fotografía superior, vemos la entrada de la tobera desde el interior de la galería.

HORNO POBREZA3

HORNO POBREZA4

Los restos del horno están bien conservados, se trataba de un horno de pequeñas dimensiones, puede que para comprobar el rendimiento tras alcanzar una capa de carbonatos de hierro.

LA MINA POBREZA

Con una extensión media de unos 400-500 m por 300 m de anchura y hasta 12 y 14 m de espesor, se trata del mayor criadero de mineral de hierro de la zona. Situada en la ladera sur del barranco del Servalico, experimentaba un buzamiento en dirección SE-NO.

Propiedad de la Compañía de Águilas, fue reconocida mediante una serie de pozos paralelos al barranco: San Adolfo, San Manuel, San Eduardo, San Francisco, San Claudio, Esperanza y San Pedro; también se efectuó una fila de pozos más al S entre los que se encuentran el pozo Almendros, el pozo del Camino y el de San Juan.

pobreza

Plano de la mina Pobreza (Memorias del Instituto Geológico de España, A. de Sierra, Hierros de Almería y Granada.)

El criadero se atacó mediante las galerías de San José al O, San Diego y Santa Bárbara, que desciende unos 30 m formando en su base el piso San Carlos. Más al E se sitúa el socavón San Ricardo (formando la trancada nº 3 junto al socavón de Santa Bárbara) que sigue en dirección SE unos 95 m hasta el pozo San Ricardo, que con 70 metros de profundidad corta en su base una galería que comunica con el San Gabriel a unos 105 m más al E.

Debido al buzamiento SE, las galerías iniciales a unos 300 m, a unos 80-100 m quedan en el techo del criadero y por pozos interiores se forman nuevos pisos a 291-292 m, los de San Fernando, San Jorge y San Teodoro, otros a 284 m como San Juan y finalmente al S y a unos 200 m de la boca de la Galería San Francisco, se llega, con el pozo San Antonio y la trancada del pozo San Bonifacio, hasta la cota de 264 m.

La producción se extraía por medio deL pozo Maestro, situado en la galería de San Diego (cerca de los pozos San Cristóbal y San Martín) y por los socavones principales llevando el mineral al depósito del cable aéreo situado en la margen sur del barranco del Servalico. En el mismo punto se encuentran las oficinas, casa fragua, establo para caballerizas de transporte de vagonetas, etc. a unos 307 m de altitud.

Cuando se produjo la fusión en la Unión Bedareña se procedió a conectar esta mina con el cercano ramal de ferrocarril de Santa Catalina, que sería mucho más efectivo que no el ramal de cable. Para ello se instaló un plano inclinado con motor desde el vaciadero junto a la entrada de la galería de San José que elevaba el mineral hasta un cargadero-depósito con 8 compuertas junto al trazado de la vía del ferrocarril de Santa Catalina, desde el que se cargaba directamente sobre los vagones del ferrocarril.
