“El mineral de La Garrucha” y la primera fotografía de una locomotora del ferrocarril Bédar-Garrucha

Como ha publicado nuestro apreciable colega el blog “Los Berruezo” de Garrucha, en el número 32 de la prestigiosa revista DE RE METALLICA, editada por la Sociedad Española para la Defensa del Patrimonio Geológico y Minero (SEDPGYM), se ha publicado recientemente el artículo titulado “EL MINERAL DE LA GARRUCHA, EL INICIO DE LA MINERÍA DEL HIERRO EN EL LEVANTE ALMERIENSE A MEDIADOS DEL SIGLO XIX.”

El artículo presenta los resultados de una cuidadosa investigación, en la que se recupera parte de la historia minera de Garrucha y Mojácar, en el inicio de la minería del hierro, a mediados del siglo XIX. Se da respuesta, entre otras cosas, al misterio de varias minas muy poco conocidas de este distrito minero que comprende los términos municipales de Mojácar y Garrucha.

artgarr2

Para más información de como conseguir el artículo, pulse sobre la imagen.

Para los bedarenses, la publicación tiene un atractivo especial, ya que se publica por primera vez la fotografía de una de las locomotoras de nuestro conocido ferrocarril, el que conectaba la estación de Tres Amigos con la Playa de Garrucha.

En efecto, en una fotografía observamos, por fin, el aspecto de la locomotora número 2, que recibió el nombre de “La Garruchera”, estacionada en la Marina de la Torre, en Garrucha allá por 1896 o 1897.

Si te ha gustado esta fotografía, recordamos a todo el mundo que todavía es posible reservar uno de los libros, ya sea en inglés o en español, del libro sobre el cable aéreo y el ferrocarril Bédar-Garrucha, donde podrán descubrir muchas más fotografías y datos sobre este importante patrimonio:

IMG_Version Espanol (REVISADO)

IMG_Version English



Hasta ahora había algunas fotografías de las locomotoras, pero todas una vez que el ferrocarril Bédar-Garrucha había dejado de funcionar, ya sea en el puerto de Garrucha o en Zaragoza, ya muy modificadas y poco parecidas a como eran originalmente… La presente fotografía presenta a la número 2, La Garruchera, aparentemente al poco de ponerse en funcionamiento el ferrocarril. A su lado, una fotografía de Francisco Berruezo, el que fuera presidente de la Sociedad minera La Recuperada, propietaria de las minas de hierro de Serena que explotaba la Compañía de Águilas.



artgarr1



Anuncios

Minas, fundiciones, cables, ferrocarriles y carga de mineral en Mojácar, Garrucha, Los Gallardos y Bédar. 1840-1970

Después de muchos años de trabajo, de recopilación de datos y fotografías, de recorrer la sierra en busca de restos…  el proyecto que documenta la historia minera ligada a las localidades de Bédar, Los Gallaros, Garrucha y Mojácar está cerca de ver la luz.

Las sierra de Bédar y Sierra Cabrera, el ferrocarril Bédar-Garrucha (con la novedad de contar con fotografías de las locomotoras!) y el cable aéreo y las minas e instalaciones de Los Gallardos, Garrucha y Mojácar. Quien quiera conocer toda su historia minera como nunca antes, aquí tiene su oportunidad.

Una versión en inglés y otra en español permitirá a todo el mundo poder disfrutar de esta obra.

No duden en ponerse en contacto con nosotros para más información.



IMG_Version English



IMG_Version Espanol (REVISADO)

Minas de Bédar: la cabecera del plano de Santa Catalina

Tres Amigos



La estación de Tres Amigos, punto de partida del ferrocarril minero a Garrucha, comprende las tolvas reguladoras de los ramales de la mina Mulata y Santa Catalina. Ambas tolvas, muy diferentes en concepción y funcionamiento, aprovechaban el hecho de que ambos ramales se encontraban por encima del nivel de la estación.

Sin embargo, para hacer descender los vagones cargados desde las cabeceras de los ramales hasta las respectivas tolvas, se precisaban de planos inclinados. Se trataba de unos sistemas que estaban pensados para frenar en su descenso la vagoneta cargada y, de paso, aprovechar el empuje para hacer subir una vagoneta vacía. El cable de arrastre estaba enrollado en torno a un tambor, que solía estar instalado en la parte superior del plano. El sistema de freno era por fricción, por medio de un cable o cinta que, sujeta al tambor, podía tensarse o destensarse a voluntad, mediante un pesado volante ubicado sobre un pivote, que hacía ascender o descender un enorme tornillo.



DSC_0167

DSC_0168

26092011236

26092011242

Edificios de la cabecera del plano del ramal de Santa Catalina.



Lo que se descendía y ascendía eran los mismos vagones del ferrocarril, con capacidad para 3 toneladas y media. Era importante disponer de un freno seguro, ya que en el caso de que una vagoneta cargada descendiera sin control, el accidente podría tener graves consecuencias, algo que ya ocurrió en uno de los planos de la Mulata.

Por desgracia, la cabecera del plano de la tolva del ramal de la vía Mulata, el de la tolva embudo, ha sido prácticamente arrasado, a excepción del pequeño taller de fraguas. El de Santa Catalina, sin embargo, ha permanecido sin tocar, olvidado gracias a la derivación que se realizó durante Hierros de Garrucha para el paso de camiones. Esta cabecera de Santa Catalina se componía según la documentación disponible de un pequeño taller para la fragua, un edificio para una báscula de 8.000 kilos y del castillete que albergaba el freno y el cabrestante para el servicio del plano inclinado.



cab



Las imágenes de satélite nos muestran los restos de estos tres edificios donde los documentos indican que estaban, así como el trayecto del antiguo plano inclinado, lo que deja la posibilidad de realizar algún tipo de actuación que ponga en valor estas estructuras, tan ligadas a la icónica tolva-depósito de Tres Amigos. Además, y esto es realmente excepcional, se ha conservado el volante del freno de este castillete, que estaba instalado en este punto, gracias a que se reconvertió en prensa artesanal de vino por su peso, utilizando el tornillo original que accionaba el cable de freno, con cierto parecido al timón de un navío.



100-0006_IMG_2

Volante y tornillo del freno del plano inclinado de Santa Catalina.



santa catalina1(2)

Las vagonetas de 3,5 toneladas iban numeradas y con la marca CLCº, es decir, Chávarri, Lecoq y Compañía.



Bédar: El ramal de la mina Mulata y la Cueva Oscura

Antes de empezar el tema de hoy, nuestra más sincera felicitación para el grupo de bordado que ha llevado a cabo el manto de la virgen, bajo la dirección de Juan Luis González Gallardo, cuya labor fue reconocida el pasado día de Andalucía.



bedar

Entrega del reconocimiento el 28 de febrero de 2019



olula

Presentación del manto en una exposición en Olula del río y nuevo proyecto previsto para la Virgen de los Dolores. En la fotografía, el alcalde de Olula del río, Antonio Martinez junto a un concejal del ayuntamiento.



Siguiendo con con el tema que nos ocupa, en el anterior post comentábamos el proyecto de la vía verde Garrucha-Bédar de la que se oye hablar desde hace tiempo. En interés que Los Gallardos y Bédar podrían tener en este proyecto es más que evidente, pues facilitaría enormemente el flujo de visitantes desde las playas. El problema es, como casi siempre, saber aprovechar de estas oportunidades.

En Bédar, la ruta verde acaba oficialmente en la antigua estación de Tres Amigos, punto de partida de la ruta de las minas de este municipio, que aprovecha el antiguo ramal minero que provenía de la mina Santa Catalina, junto a la pedanía de Serena. Sin embargo, la segunda vía, la de la mina Mulata, ha prácticamente desaparecido bajo nuevas construcciones y campos de cultivo.



MULATA2

La Cueva Oscura en 2004. Gran parte de la entrada se encuentra cubierta con escombros que han sido arrastrados por el barranco.



MULATA3

Aspecto de la mina en 1898. Dado que la locomotora no podía subir por el plano inclinado, desde la bocamina hasta el plano inclinado los vagones del tren tuvieron que ser conducidos por medio de caballerizas.

MULATA4

Imagen actual de la Cueva Oscura de Bédar, punto de partida del ramal de la vía Mulata. Actualmente está en gran parte cubierta por el material arrastrado por el barranco, pero en su momento la mina disponía de dos galerías de transporte.



MULATA1

Galería de transporte de la mina Mulata, Cueva Oscura.



El abandono de este antiguo ramal de la mina Mulata es un problema para el pueblo de Bédar, pues se trataría de la vía de acceso perfecto hacia la mina Mulata y hacia el mismo pueblo y su zona comercial. En efecto, el antiguo trazado del ramal de la mina Mulata se ve interrumpido en numerosos tramos por parte de edificios y campos de cultivos. El puente que cruzaba la antigua carretera a los Gallardos está prácticamente destruido e impracticable, mientras que el otro puente que se ubicaba a la altura del paraje de la Palmera todavía presenta los estribos, lo que permitiría el emplazar un nuevo tablero. La rehabilitación de esta vía, con las modificaciones necesarias, sería uno de los puntos importantes a tratar para poder reconducir el flujo de visitantes hacia el pueblo.

La propia mina, la Mulata, ha sido objetivo de estudio de cara a su explotación turística, estudio que ya está en manos del ayuntamiento. Esta mina, origen del otro gran ramal minero del ferrocarril junto al de la mina Santa Catalina, parte desde el punto conocido como Cueva Oscura, antiguo punto de partida del ramal. Un plano inclinado se encargaba de hacer descender los vagones cargados del ferrocarril hacia un punto ubicado a un nivel inferior en el barranco de Bédar, en el punto conocido como la Palmera, desde donde la pequeña locomotora 020T “Mulata” podía conducirlos hacia la gran Tolva en embudo de Tres Amigos.



MULATA5

Tramo conservado del ramal de la mina Mulata.



MULATA6

Sólidos estribos del puente de la Palmera.



MULATA8

Vista de Bédar y la mina Mulata desde la Palmera. Frente a la fotografía, el desnivel que salvaba el plano inclinado.

La vía verde Garrucha-Bédar

vagonvagon3Jardinera del ferrocarril Bédar-Garrucha siendo arrastrada por caballos en sentido a Bédar.

via5

Portada de los planos de la línea del ferrocarril.



Uno de los asuntos de los que se habla con cierta frecuencia en el levante almeriense es el de la vía verde del viejo ferrocarril de los Chávarri que conectaba Garrucha con Bédar.

En muchos lugares se han reconvertido las viejas líneas de ferrocarril en vías verdes, una forma fácil de favorecer el Turismo por medio de unas infraestructuras sin uso. Pero hasta para esto parece que no somos capaces de reaccionar en nuestro levante almeriense, tan rico en patrimonio como escaso en iniciativa e interés de sus habitantes.

En efecto, esta antigua vía minera, de unos 17 km de recorrido, conecta la costa con la sierra de Bédar, lo que supondría un eje de conexión perfecto entre una serie de municipios que tendrían mucho que ganar, desde el punto de vista de promoción turística. Para Garrucha y Mojácar se trataría de una novedad en la oferta de actividades, y para Los Gallardos y Bédar supondría una nueva e interesante forma de atraer visitantes.



Tres Amigos webLocomotora del ferrocarril Bédar-Garrucha en la estación de Tres Amigos.

GENERAL (3)

Recorrido del ferrocarril en la actualidad, hasta su origen en la mina Mulata de Bédar.



La vía recorre los municipios de Mojácar, Garrucha, Los Gallardos y Bédar, que son  los que tendrían que ponerse de acuerdo para dicho proyecto. Los terrenos del ferrocarril, como antigua vía minera volvieron ya a ser propiedad del Estado, al haber finalizado su periodo de cesión para explotación.

La vía se conserva razonablemente en buen estado si tenemos en cuenta que tiene más de 100 años y que en varios puntos ha sido invadida por cultivos privados y otras estructuras, aunque no se trata de daños irreparables. En su recorrido, puentes y túneles pueden ser fácilmente recuperados, aunque el cruce de las principales vías de transporte podrían suponer un problema , en especial el paso por la autopista y el recorrido del AVE.

El aspecto histórico-patrimonial también sería un punto importante a tratar, con paneles informativos que rememoren su uso original como ferrocarril minero. Desde el punto de carga en Garrucha como las diferentes casas de peones vieros, cuyos restos todavía se encuentran junto al recorrido de la vía. Si olvidar de la conducción de agua con la que los Chávarri regaban sus cultivos de uva con el agua que se alumbraba en las minas.



via1

Vía minera en su recorrido por la sierra de Bédar.

via3

Caseta de los peones de vías.

via2

Estación de Garrucha.



En el aspecto histórico, últimamente se están recuperado muchos datos históricos referentes a este ferrocarril, incluidas fotografías de las locomotoras. Como dato curioso, recogido en el libro Trenes, Cables y Minas de Almería, el ferrocarril disponía de una “jardinera” o pequeño vagón para el transporte del personal de las minas. Esta jardinera se acoplaba a los convoyes para ir hasta la estación de Tres Amigos de Bédar. Pero para la bajada la jardinera podía aprovechar la pendiente favorable de la vía para bajar sola, con la sola ayuda del freno. Los días que no había convoy que subiera a Bédar, la jardinera podia subir por tracción animal, a modo de los viejos tranvías a caballos.

vagonvagon3

El ferrocarril Bédar-Garrucha: luz al final del túnel

En diversas ocasiones hemos comentado la falta de fotografías del ferrocarril de Bédar y, en general, la casi ausencia de fotografías de las labores mineras que la Sociedad Chávarri, Lecoq y Compañía desarrolló en Bédar entre 1896 y 1926.



Tres Amigos web

Una de las locomotoras con un convoy de mineral saliendo del cargadero de Tres Amigos. Se trata de un dibujo pero está inspirado en el aspecto real que tenían estas locomotoras y vagones de mineral.



No disponemos hasta el momento de ninguna fotografía de época que nos muestre los trabajos de minas tan importantes como son la mina Mulata, la Higuera o Santa Catalina, tampoco del ferrocarril cuando estaba en funcionamiento, salvo una solitaria fotografía realizada en Garrucha en la que se observan algunos vagones del ferrocarril.

Y desde luego, fotografías tuvo que haber. Los esfuerzos para localizarlas hasta ahora han sido infructuosos, aún tras el contacto con uno de los familiares del ingeniero jefe de la compañía de Chávarri, Andrés López de La Presa.



LOCOMOTORA

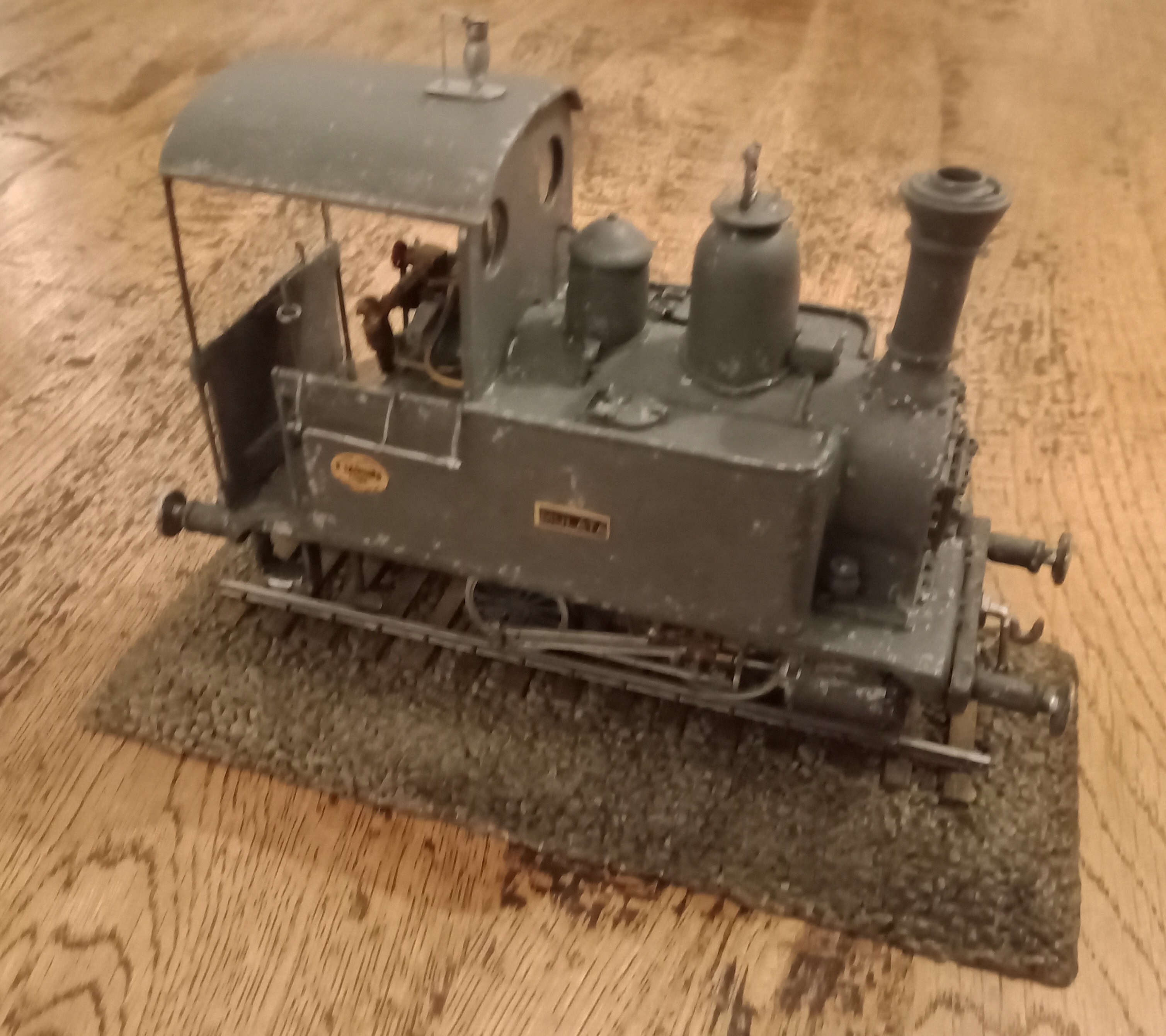

Una de las 020T del ferrocarril Bédar-Garrucha durante las obras de construcción del puerto de Garrucha, donde fue rebautizada como “Fortuna”.



Pero es sobre todo con el asunto del ferrocarril donde más se nota la ausencia. La importante comunidad de aficionados al ferrocarril no comprenden la existencia de este inexplicable “agujero negro”, pues hay diferentes fotografías de las locomotoras una vez cerrada la línea férrea. De hecho, salvo las dos pequeñas locomotoras que realizaban el servicio en los ramales de las minas Santa Catalina y Mulata, hemos podido seguir gran parte de la carrera de las tres grandes locomotoras cuando salieron de Bédar.

Las tres locomotoras que prestaron servicio en el trayecto Bédar-Garrucha eran las únicas de la serie 7AC de 1895, donde las siglas AC hacen referencia a locomotoras de 3 ejes acoplados para vía métrica. Los modelos más parecidos del fabricante, la belga Saint Léonard, fueron unas locomotoras que se enviaron al “CF du Congo”, el ferrocarril del Congo.

3

Publicidad de la Sociedad Anónima de Saint-Léonard, fabricante de locomotoras entre 1817 y 1843



asso2_10

Placa de matrícula que portaban la mayor parte de las locomotoras fabricadas por la sociedad St. Léonard. Las locomotoras de Bédar llevaban los números 993, 994 y 995, de 1985.



CLC

Pero esta ausencia de fotografías puede cambiar en poco tiempo si las siglas que aquí presentamos significan lo que sospechamos:  CLCª… sí, Chávarri, Lecoq y Cª.  Además del ferrocarril, es posible que pronto nos encontremos también con material gráfico de minas muy conocidas por todos los bedarenses. Seguiremos informando.



Bédar: mina La Fe

Estamos en el punto culminante de las fiestas de agosto en Bédar, en plena fiesta de Los Moriscos, que ya debe ir por la décima edición. No publicamos fotografías de esta fiesta ya que hay muchas, junto a videos, que circulan por las redes sociales.

Sí que recordamos que este domingo 5, a las 22:00, se realiza la función teatral en la plaza del ayuntamiento, “El Club de las Solteras”, que promete ser muy divertido. Intentaremos conseguir alguna grabación para los que no puedan ir a verlo, pero por el momento no hemos encontrado a nadie que nos quiera “prestar” tal servicio, son de esas cosas típicas que pasan en Bédar.

Sí que nos ha llamado la atención un “spot” de un video promocionado por el Ayuntamiento de Bédar, con el nombre de “Regreso” por parte de ActúaCórdoba, que pueden ver a continuación:



Este video es la confirmación de que, con el tiempo, el municipio se ha ido concienciando en el potencial turístico de su pasado minero…”las posteriores generaciones no han ocultado tu pasado”.

Y ciertamente el pasado, aunque no ocultado, sí que ha estado bastante olvidado. Durante estos últimos 14 años hemos realizado avances importantes, aunque todavía falta trabajo por realizar. Aún todavía quedan aspectos de la historia minera de Bédar totalmente olvidadas, como es el caso que nos ocupa, la mina de La Fe.



PLANO 1B

Plano que indica la posición de la concesión minera de La Fe con respecto a Bédar. Su posición entre minas que fueron explotadas intensamente como Unión de Tres Amigos o El Negrito, hacía prever la presencia de mineral.



IMG_7803

Indicios de óxidos de hierro en las paredes de roca del barranco.



IMG_7768

Vista de Bédar desde la mina Unión de Tres Amigos.



Esta concesión minera se demarcó en el paraje de la Loma de las Yeseras, en febrero de 1884, y se encontraba junto a la importante concesión de Unión de Tres Amigos, con la que compartía linde.

No era propiedad de ninguna de las grandes compañías mineras que explotaron las minas de Bédar. La mina pertenecía a Francisco Ruiz Carrillo, un contratista local de Bédar, uno de los diversos mineros locales que aprovechaban la presencia del ferrocarril y el cable aéreo para explotar minas que, de otra forma, no hubieran sido rentables.

En este tipo de minería, de la cual conocemos varios ejemplos en Bédar, dependía financieramente de las grandes compañías, que o bien ponían a disposición el material necesario, o avanzaba dinero a cuenta del mineral que posteriormente extraían. Para las grandes Compañías era un negocio rentable, pues se ahorraban el tener que utilizar sus propios jornaleros, y solo pagaban por el mineral extraído, evitando así todo riesgo.





IMG_7825

Terrenos que ocupaba la antigua concesión minera de la Fe. Las zonas con restos de explotaciones se encuentran a muy poca distancia del antiguo camino de Bédar a Vera, que seguía la dirección del carril que se dirige hacia la derecha en la fotografía.



IMG_7809

Vista de El Curato y al fondo Mojácar y Turre desde terrenos de la concesión.

IMG_7780

Labores mineras junto al barranco.



Sin embargo, la explotación de esta mina no parece que fuera muy exitosa. en 1897 el ferrocarril de los Chávarri se puso en marcha, cantidades importantes de mineral de hierro eran extraídas de la mina Unión de Tres Amigos. Fue entonces cuando Francisco Carrillo quiso reclamar como suya parte de esta mina de Unión de Tres Amigos, justificándose en el hecho de que ésta estaba mal demarcada. Pero poco pudo hacer Francisco Ruiz contra la todopoderosa sociedad minera vizcaína.

Podría creerse que su posición justo al lado de una mina rica daba esperanzas de poder encontrar grandes cantidades de mineral. Sabemos que Francisco Ruiz firmó un contrato con la Compañía de Águilas por la que recibió 1000 pesetas a cuenta de minerales, pero llegado el mes de julio de 1897, todavía no habían podido dar con cantidades explotable. Si había hierro, sin duda estaba a gran profundidad, y solo con la ayuda de la sociedad Chávarri, que ya había avanzado bastante en Unión de Tres Amigos, podía tener alguna posibilidad de llegar a él.

Esta es  toda la información que hemos podido recuperar con respecto a esta mina, lo que no está nada mal si tenemos en cuenta la poca documentación que se ha conservado. Faltaba la obligada investigación de campo, tanto para confirmar esta historia como para poder hacerse una idea de si finalmente la explotación de Francisco Ruiz pudo pasar de un mero intento.



plano



IMG_7772

Pequeña explotación a cielo abierto en el punto 1. Se trata de la explotación de un pequeño afloramiento de óxidos de hierro que no tuvo continuidad a tenor de lo observado.

IMG_7795

Galería número 3 efectuada sobre unos indicios de mineralización en la ladera del barranco.

IMG_7799

Frente de la galería número 3 en estéril, tras un recorrido de unos 6-7 metros.

IMG_7786

Galería número 2, también sobre indicios de mineralización, con los mismos resultados que la galería número 3.

IMG_7790

Frente de la galería número 2.

IMG_7820

Cantera en el punto número 4.

IMG_7819

Marcas de martillo neumático en la cantera del punto número 4.



La localización de la mina fue fácil dado a su posición a la importante y bien conocida Unión de Tres Amigos. La exploración del terreno no nos decepcionó, con la localización de dos pequeñas labores a cielo abierto, dos galerías de exploración de pocos metros de desarrollo y algo que no habíamos encontrado antes, los vestigios de un antiguo sondeo.

En el plano indicamos la posición de estos restos mineros. Con los números 1 y 4 identificamos las pequeñas explotaciones a cielo abierto, realizadas en dos zonas con indicios de mineralización de hierro en superficie, pero que tal y como parece resultaron de muy poca importancia. El número 4, en particular, se encuentra en la parte superior de un cerro.

IMG_7785

IMG_7783

Agujero de perforación de la sonda ante la galería número 2, que dejaron sin tapar. Alguien se ha preocupado en protegerla con un ladrillo decorativo de cemento para evitar que pequeños animales caigan dentro.



Con los números 2 y 3 se indican las dos pequeñas galerías. Justo delante de la galería número 2 es donde encontramos una perforación vertical en una pequeña plataforma junto al barranco, con un diámetro de unos 30-40 centímetros y con una profundidad que no hemos podido calcular, pero que debe superar los 20 metros.

Los restos, una vez más, confirman los datos documentales. Al parecer, tras realizar los trabajos sobre los crestones de mineral en superficie, pronto vieron que no tenían continuidad. Las dos galerías de exploración también dieron con una capa estéril. Ante estos decepcionantes resultados, solo quedaba ver si realmente había mineral en profundidad, de ahí a que realizaran el sondeo, que no debió ser para nada satisfactorio. Por la cantidad de mineral de hierro que se pudo haber extraído de las dos pequeñas canteras que se observan, difícilmente se pudo haber compensando ni siquiera la cantidad de dinero adelantada por la Compañía de Águilas.
