Minas de Bédar: la cabecera del plano de Santa Catalina

Tres Amigos



La estación de Tres Amigos, punto de partida del ferrocarril minero a Garrucha, comprende las tolvas reguladoras de los ramales de la mina Mulata y Santa Catalina. Ambas tolvas, muy diferentes en concepción y funcionamiento, aprovechaban el hecho de que ambos ramales se encontraban por encima del nivel de la estación.

Sin embargo, para hacer descender los vagones cargados desde las cabeceras de los ramales hasta las respectivas tolvas, se precisaban de planos inclinados. Se trataba de unos sistemas que estaban pensados para frenar en su descenso la vagoneta cargada y, de paso, aprovechar el empuje para hacer subir una vagoneta vacía. El cable de arrastre estaba enrollado en torno a un tambor, que solía estar instalado en la parte superior del plano. El sistema de freno era por fricción, por medio de un cable o cinta que, sujeta al tambor, podía tensarse o destensarse a voluntad, mediante un pesado volante ubicado sobre un pivote, que hacía ascender o descender un enorme tornillo.



DSC_0167

DSC_0168

26092011236

26092011242

Edificios de la cabecera del plano del ramal de Santa Catalina.



Lo que se descendía y ascendía eran los mismos vagones del ferrocarril, con capacidad para 3 toneladas y media. Era importante disponer de un freno seguro, ya que en el caso de que una vagoneta cargada descendiera sin control, el accidente podría tener graves consecuencias, algo que ya ocurrió en uno de los planos de la Mulata.

Por desgracia, la cabecera del plano de la tolva del ramal de la vía Mulata, el de la tolva embudo, ha sido prácticamente arrasado, a excepción del pequeño taller de fraguas. El de Santa Catalina, sin embargo, ha permanecido sin tocar, olvidado gracias a la derivación que se realizó durante Hierros de Garrucha para el paso de camiones. Esta cabecera de Santa Catalina se componía según la documentación disponible de un pequeño taller para la fragua, un edificio para una báscula de 8.000 kilos y del castillete que albergaba el freno y el cabrestante para el servicio del plano inclinado.



cab



Las imágenes de satélite nos muestran los restos de estos tres edificios donde los documentos indican que estaban, así como el trayecto del antiguo plano inclinado, lo que deja la posibilidad de realizar algún tipo de actuación que ponga en valor estas estructuras, tan ligadas a la icónica tolva-depósito de Tres Amigos. Además, y esto es realmente excepcional, se ha conservado el volante del freno de este castillete, que estaba instalado en este punto, gracias a que se reconvertió en prensa artesanal de vino por su peso, utilizando el tornillo original que accionaba el cable de freno, con cierto parecido al timón de un navío.



100-0006_IMG_2

Volante y tornillo del freno del plano inclinado de Santa Catalina.



santa catalina1(2)

Las vagonetas de 3,5 toneladas iban numeradas y con la marca CLCº, es decir, Chávarri, Lecoq y Compañía.



La vía verde Garrucha-Bédar

vagonvagon3Jardinera del ferrocarril Bédar-Garrucha siendo arrastrada por caballos en sentido a Bédar.

via5

Portada de los planos de la línea del ferrocarril.



Uno de los asuntos de los que se habla con cierta frecuencia en el levante almeriense es el de la vía verde del viejo ferrocarril de los Chávarri que conectaba Garrucha con Bédar.

En muchos lugares se han reconvertido las viejas líneas de ferrocarril en vías verdes, una forma fácil de favorecer el Turismo por medio de unas infraestructuras sin uso. Pero hasta para esto parece que no somos capaces de reaccionar en nuestro levante almeriense, tan rico en patrimonio como escaso en iniciativa e interés de sus habitantes.

En efecto, esta antigua vía minera, de unos 17 km de recorrido, conecta la costa con la sierra de Bédar, lo que supondría un eje de conexión perfecto entre una serie de municipios que tendrían mucho que ganar, desde el punto de vista de promoción turística. Para Garrucha y Mojácar se trataría de una novedad en la oferta de actividades, y para Los Gallardos y Bédar supondría una nueva e interesante forma de atraer visitantes.



Tres Amigos webLocomotora del ferrocarril Bédar-Garrucha en la estación de Tres Amigos.

GENERAL (3)

Recorrido del ferrocarril en la actualidad, hasta su origen en la mina Mulata de Bédar.



La vía recorre los municipios de Mojácar, Garrucha, Los Gallardos y Bédar, que son  los que tendrían que ponerse de acuerdo para dicho proyecto. Los terrenos del ferrocarril, como antigua vía minera volvieron ya a ser propiedad del Estado, al haber finalizado su periodo de cesión para explotación.

La vía se conserva razonablemente en buen estado si tenemos en cuenta que tiene más de 100 años y que en varios puntos ha sido invadida por cultivos privados y otras estructuras, aunque no se trata de daños irreparables. En su recorrido, puentes y túneles pueden ser fácilmente recuperados, aunque el cruce de las principales vías de transporte podrían suponer un problema , en especial el paso por la autopista y el recorrido del AVE.

El aspecto histórico-patrimonial también sería un punto importante a tratar, con paneles informativos que rememoren su uso original como ferrocarril minero. Desde el punto de carga en Garrucha como las diferentes casas de peones vieros, cuyos restos todavía se encuentran junto al recorrido de la vía. Si olvidar de la conducción de agua con la que los Chávarri regaban sus cultivos de uva con el agua que se alumbraba en las minas.



via1

Vía minera en su recorrido por la sierra de Bédar.

via3

Caseta de los peones de vías.

via2

Estación de Garrucha.



En el aspecto histórico, últimamente se están recuperado muchos datos históricos referentes a este ferrocarril, incluidas fotografías de las locomotoras. Como dato curioso, recogido en el libro Trenes, Cables y Minas de Almería, el ferrocarril disponía de una “jardinera” o pequeño vagón para el transporte del personal de las minas. Esta jardinera se acoplaba a los convoyes para ir hasta la estación de Tres Amigos de Bédar. Pero para la bajada la jardinera podía aprovechar la pendiente favorable de la vía para bajar sola, con la sola ayuda del freno. Los días que no había convoy que subiera a Bédar, la jardinera podia subir por tracción animal, a modo de los viejos tranvías a caballos.

vagonvagon3

El ferrocarril Bédar-Garrucha: luz al final del túnel

En diversas ocasiones hemos comentado la falta de fotografías del ferrocarril de Bédar y, en general, la casi ausencia de fotografías de las labores mineras que la Sociedad Chávarri, Lecoq y Compañía desarrolló en Bédar entre 1896 y 1926.



Tres Amigos web

Una de las locomotoras con un convoy de mineral saliendo del cargadero de Tres Amigos. Se trata de un dibujo pero está inspirado en el aspecto real que tenían estas locomotoras y vagones de mineral.



No disponemos hasta el momento de ninguna fotografía de época que nos muestre los trabajos de minas tan importantes como son la mina Mulata, la Higuera o Santa Catalina, tampoco del ferrocarril cuando estaba en funcionamiento, salvo una solitaria fotografía realizada en Garrucha en la que se observan algunos vagones del ferrocarril.

Y desde luego, fotografías tuvo que haber. Los esfuerzos para localizarlas hasta ahora han sido infructuosos, aún tras el contacto con uno de los familiares del ingeniero jefe de la compañía de Chávarri, Andrés López de La Presa.



LOCOMOTORA

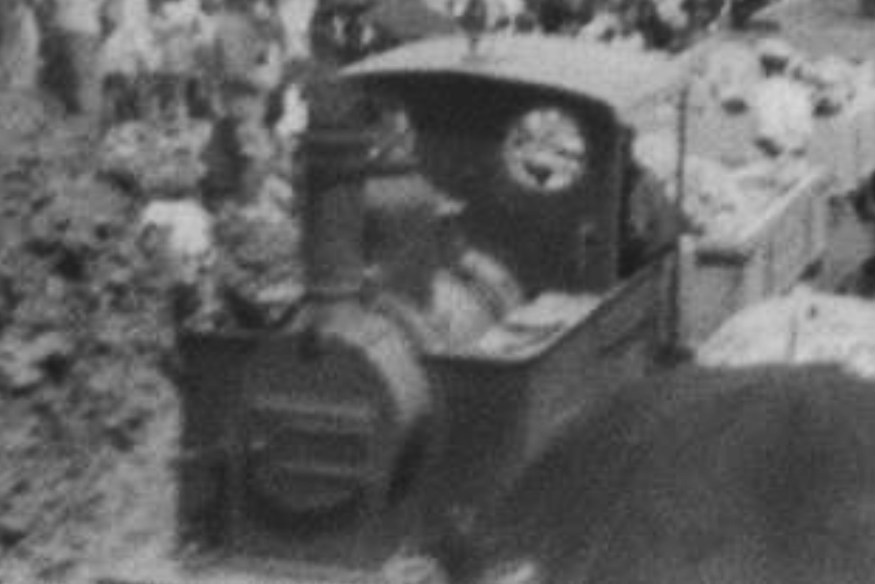

Una de las 020T del ferrocarril Bédar-Garrucha durante las obras de construcción del puerto de Garrucha, donde fue rebautizada como “Fortuna”.



Pero es sobre todo con el asunto del ferrocarril donde más se nota la ausencia. La importante comunidad de aficionados al ferrocarril no comprenden la existencia de este inexplicable “agujero negro”, pues hay diferentes fotografías de las locomotoras una vez cerrada la línea férrea. De hecho, salvo las dos pequeñas locomotoras que realizaban el servicio en los ramales de las minas Santa Catalina y Mulata, hemos podido seguir gran parte de la carrera de las tres grandes locomotoras cuando salieron de Bédar.

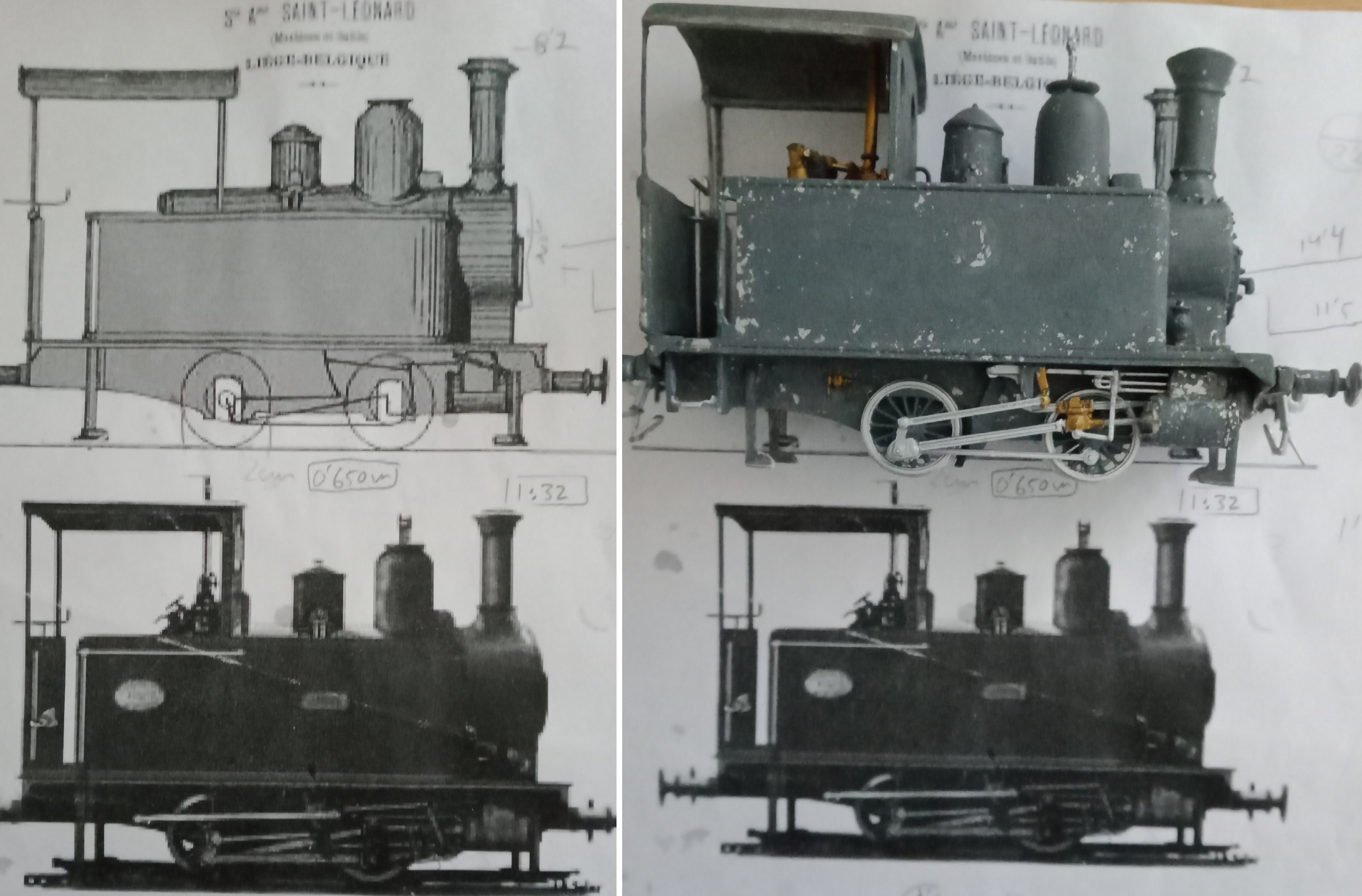

Las tres locomotoras que prestaron servicio en el trayecto Bédar-Garrucha eran las únicas de la serie 7AC de 1895, donde las siglas AC hacen referencia a locomotoras de 3 ejes acoplados para vía métrica. Los modelos más parecidos del fabricante, la belga Saint Léonard, fueron unas locomotoras que se enviaron al “CF du Congo”, el ferrocarril del Congo.

3

Publicidad de la Sociedad Anónima de Saint-Léonard, fabricante de locomotoras entre 1817 y 1843



asso2_10

Placa de matrícula que portaban la mayor parte de las locomotoras fabricadas por la sociedad St. Léonard. Las locomotoras de Bédar llevaban los números 993, 994 y 995, de 1985.



CLC

Pero esta ausencia de fotografías puede cambiar en poco tiempo si las siglas que aquí presentamos significan lo que sospechamos:  CLCª… sí, Chávarri, Lecoq y Cª.  Además del ferrocarril, es posible que pronto nos encontremos también con material gráfico de minas muy conocidas por todos los bedarenses. Seguiremos informando.



Bédar Sostenible: entrega de premios Los mejores del Levante

El jueves pasado se celebró la ceremonia de entrega de los premios Los Mejores del Levante, otorgados por el periódico el Ideal. Ine Thijs, nuestra representante, recogió el premio.

Las propuestas de habilitación de las minas Higuera y Mulata para el turismo es uno de los proyectos que más pueden repercutir en el futuro económico de Bédar, con una oferta difícilmente igualable de cara al visitante, con experiencias más allá del sol y la playa. Almería es, sin duda, mucho más que eso, pocos sitios tienen una concentración tal de arqueología antigua e industrial, y no podemos dejar que se pierda sin hacer nada.





Agradecemos al Ideal el reconocimiento a nuestro trabajo que supone el premio. La ceremonia fue muy emotiva y el video elaborado para la misma nos ha complacido mucho, es por eso que queremos compartirlo con todos ustedes:







premio 3.jpg


El alcalde de Bédar, Angel Collado, junto al concejal José Ramón Muñoz en un momento de la gala de entrega de premios, junto a Ine Thijs y Rocío Jódar Bolea.



premio 4.jpg




También incluimos el artículo publicado  el 28 de octubre en el que se hace referencia a la entregas de premios:

44959711_2152677488282727_6324145790658805760_n

44877096_191583018386092_1730177504464863232_n

44974712_305607720168805_5900588167605518336_n

44983984_254813111874803_1493984436675411968_n




Ine

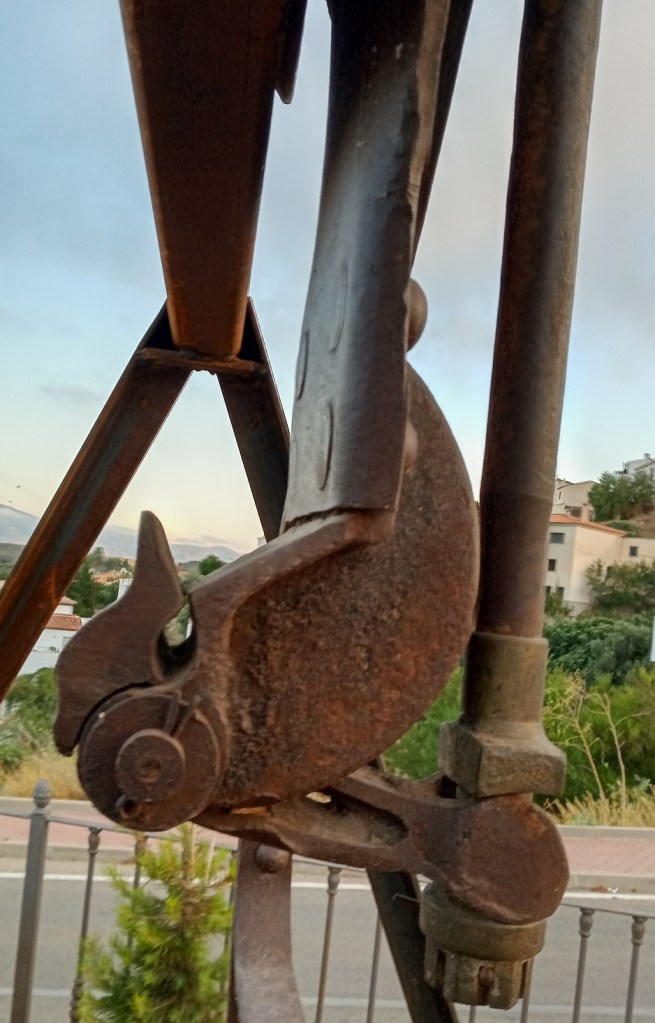

Juan Girona Gallardo: trabajos en las alturas en el cable aéreo de Bédar a Los Gallardos

Como no podía ser de otra forma, la historia minera de Bédar ha dejado muchas historias, hombres valientes que se enfrentaban a los numerosos peligros del trabajo en la mina con tal de llevar un jornal a sus hogares.

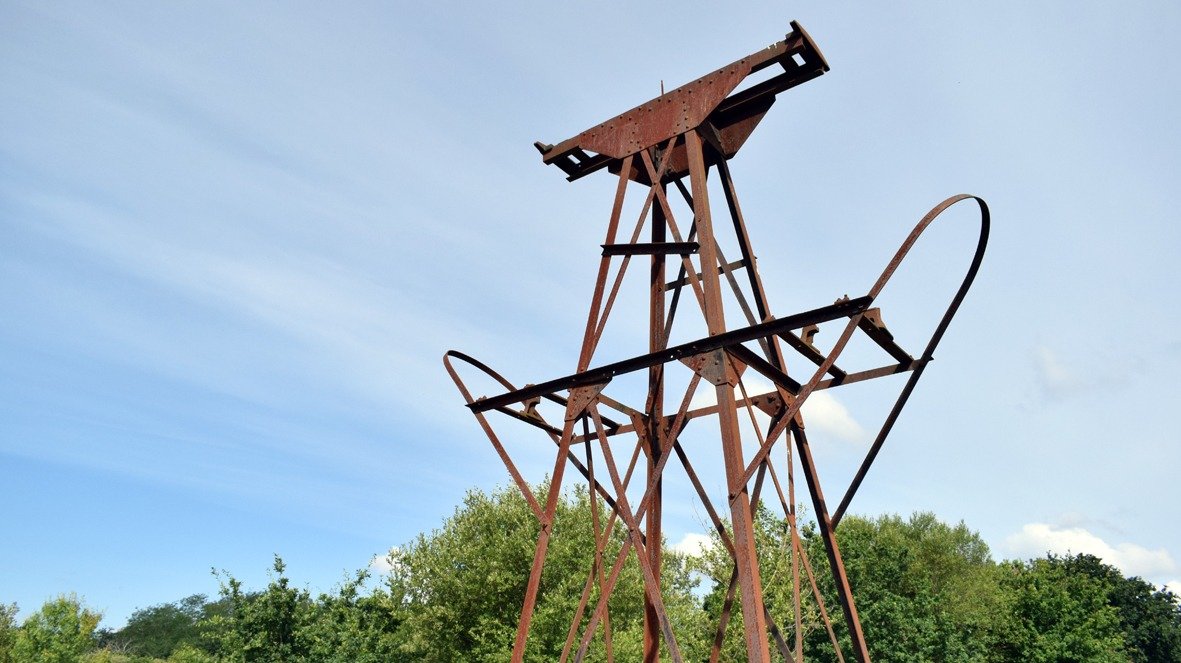

El puesto de mecánico del cable no era de los más sencillos. Para empezar no podían permitirse tener fobia a las alturas, los desperfectos y averías en las columnas y en el cable exigía subir a las columnas y, en ocasiones, desplazarse por el cable. Esto desde luego suponía un riesgo importante, sobre todo cuando no había los sistemas de seguridad que hoy en día existen para hacer este tipo de trabajos con seguridad.

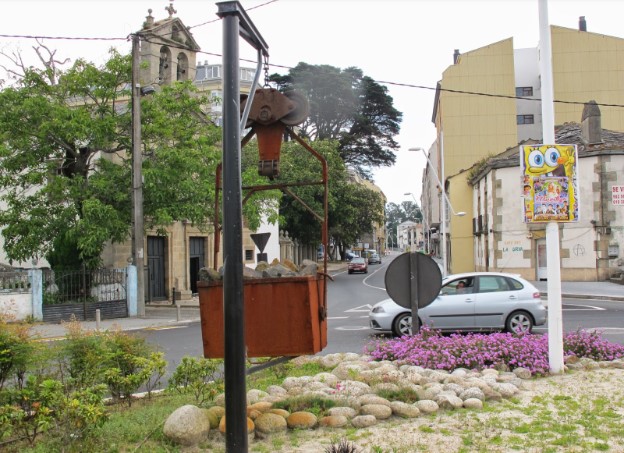

girona2

Antes lo más habitual era desplazarse utilizando las mismas vagonetas, así lo atestigua unaccidente acaecido en 1891. El guarda del antiguo cable Bédar-Garrucha de la Compañía de Águilas se encontraba recorriendo la línea de 17 kilómetros montado en una de las vagonetas, su trabajo consistía en ir engrasando la línea. Cuando se encontraba ya cerca de la estación de Garrucha, una de las anillas que sujetaban su vagoneta al cable se abrió y cayó desde una altura de unos 10 metros, muriendo al instante.

El cable que construyó Hierros de Garrucha para llevar el mineral desde las minas de Serena hasta Los Gallardos (algo menos de 4 kilómetros) empezó a funcionar en 1956 y su mantenimiento estaba encargado a la empresa “García de Legarda, Hijo”. El mecánico, Juan Girona, era sin duda un hombre excepcional. No sentía ningún respeto por las alturas y sus reparaciones del cable, a veces a muchos metros de altura, eran espectáculos dignos del mejor espectáculo de equilibristas.



3509537_27efdc3dbe_s

Juan Girona Gallardo

A veces ocurría que el cable, a su vez compuesto de diferentes cables más pequeños, sufría desperfectos y se deshilachaba. Estos cables rotos podían hacer descarrilar las vagonetas. Alguien debía entonces acercarse para cortar estos filamentos con unas tenazas, y ese era Juan Girona.

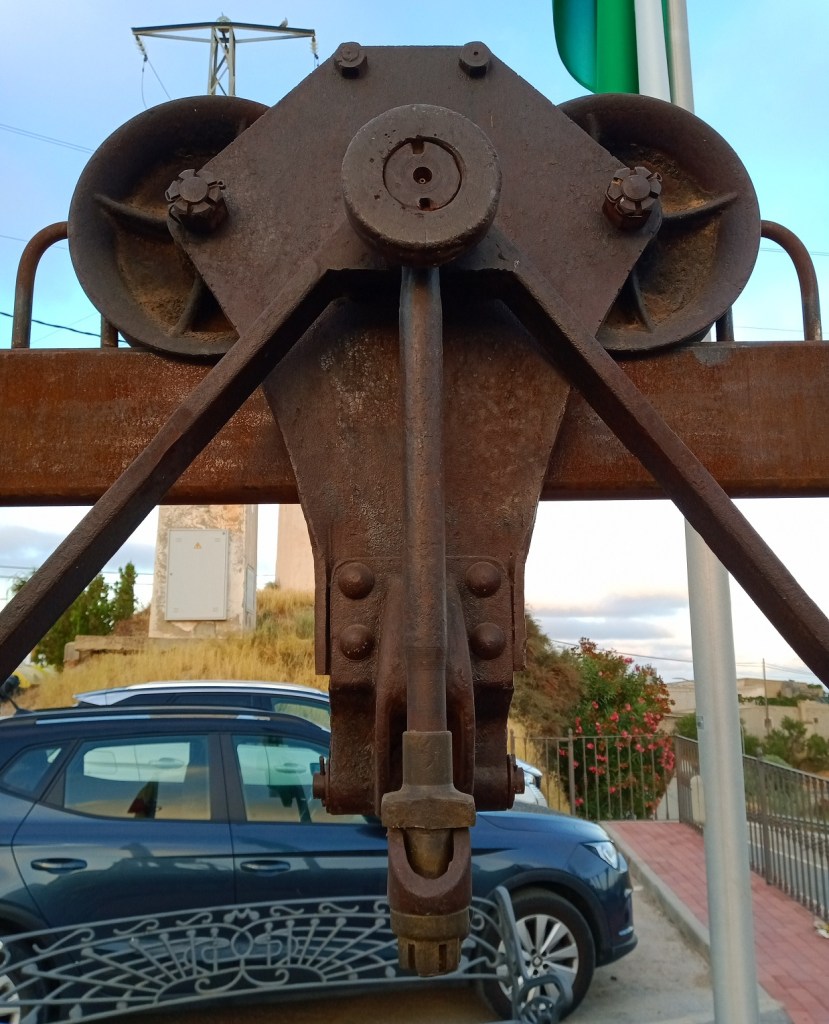

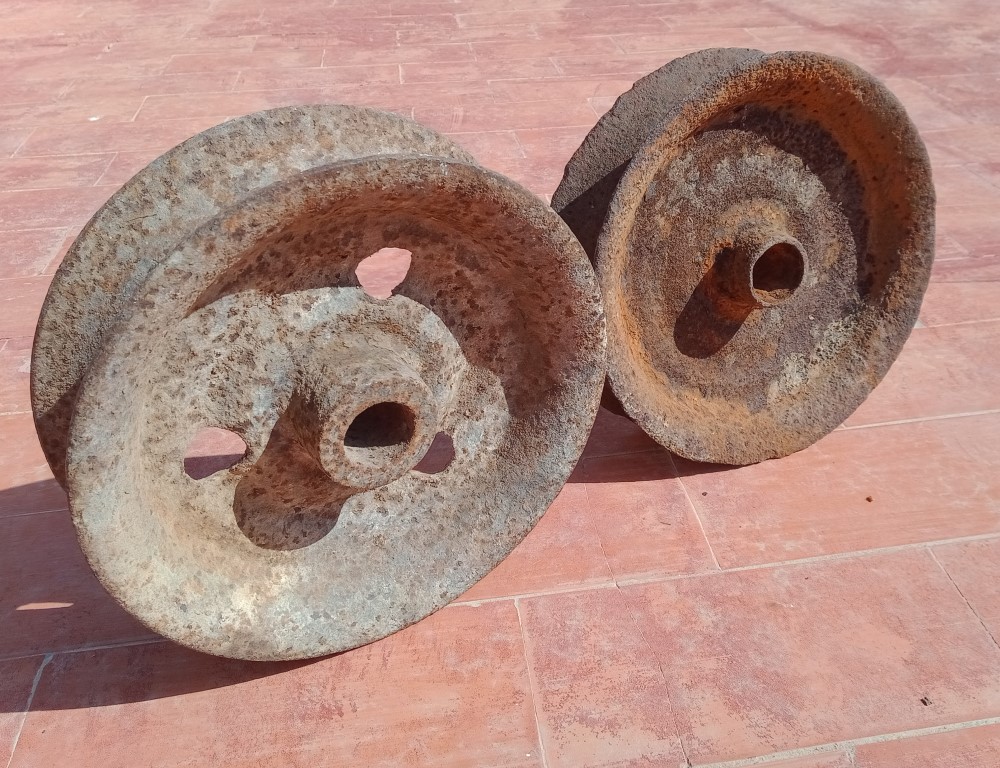

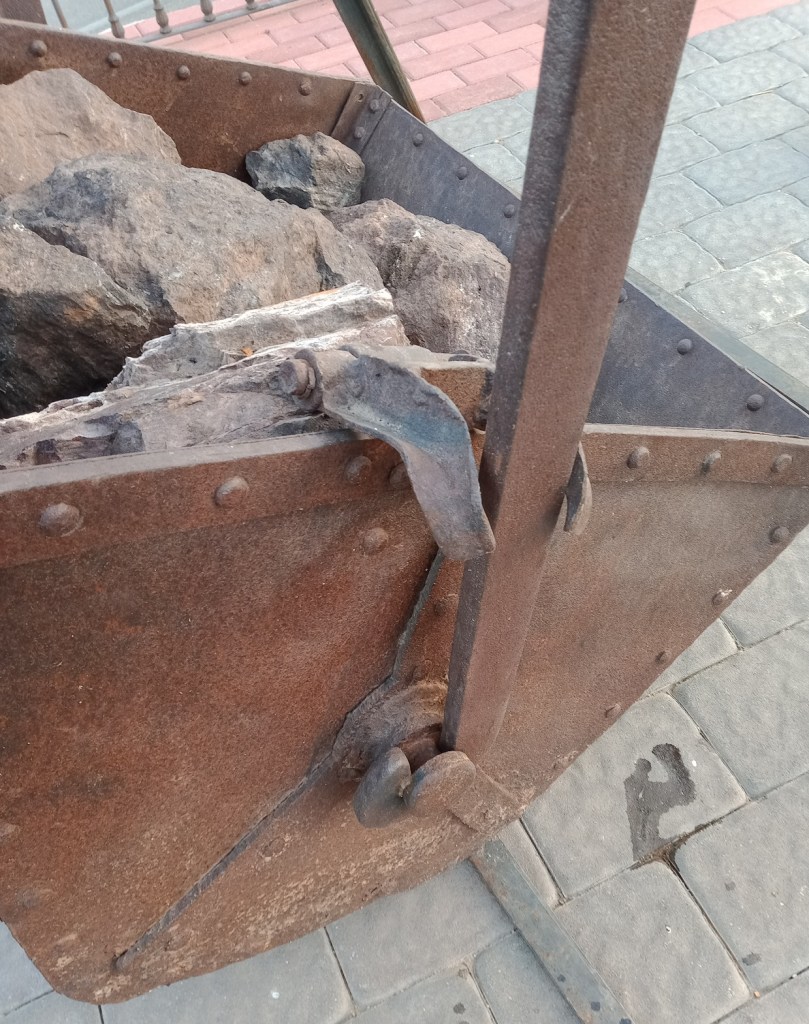

Sin embargo Juan no utilizaba una vagoneta para realizar estas tareas, era demasiado arriesgado acercarse utilizando el motor del propio cable. Juan tiró de ingenio e inventó él mismo lo que necesitaba. Con el marco de una vieja bicicleta de acero y los pendientes de dos vagonetas (el sistema de enganche con rodaduras que permitía a la vagoneta desplazarse por el cable) dio instrucciones al taller para que le construyeran lo que vendría a ser una original bicicleta para cable aéreo. Conectando la cadena de la bicicleta a una de las rodaduras, podía desplazarse por el cable sin necesitar de ninguna ayuda externa.



3509623_6b69296817_m

Juan Girona trabajando en Alicante después del cierre de las minas.



Quien lo vio en acción en el barranco Baeza, donde a más altura discurría el cable aéreo, no olvidan el “espectáculo” que suponía ver a ese hombre moviéndose por el cable con su extraño artefacto, un espectáculo de vértigo.







La estación de embarque del ferrocarril Bédar-Garrucha

Cuando hablamos de algún aspecto relacionado con estación de descarga del ferrocarril Bédar-Garrucha, tenemos que recurrir de forma obligatoria a la que sigue siendo una de las obras de referencia para estos temas. No es ni más ni menos que “Trenes, Cables y Minas de Almería”, de José Antonio Gómez. En ella describe los elementos principales, la rampa de carga con capacidad para 17.000 toneladas, el depósito de las locomotoras, los talleres y un recinto especialmente dedicado a las actividades vitícolas de Chávarri.




De la misma manera, el dibujo de José Vicente Coves que se publica en dicho libro sigue siendo la principal referencia visual para conocer como estaban dispuestas las instalaciones de estra estación. Sin embargo, nosotros no seríamos quienes somos si no colaboráramos con nuestra aportación a su estudio, avanzando así en su conocimiento… aunque sea “a hombros de gigantes”. Para ello nos ha sido de enorme ayuda un inventario de 1916 que hemos podido localizar, con una completa relación de todo lo que contenía esta estación en el momento de la fusión en la Sociedad minera Unión Bedareña.



Garruchaest1

Una de las escasas fotografías conocidas de la estación de ferrocarril de Garrucha cuando estaba en funcionamiento. Se observa el puente-depósito y varios vagones estacionados no muy lejos. Llama mucho la atención las estructuras tipo puente que se observan al fondo de la misma, estructuras que solo pueden corresponderse con parte de la instalación de la isla-embarcadero que inicialmente se proyectó.



La idea original de este puerto de embarque de mineral era mucho más ambiciosa de lo que resultó finalmente. Chávarri pretendía construir un embarcadero a 400 metros de la costa, en el sitio denominado Moro Manco, al que llegaría el mineral por medio de un cable aéreo, cargándose el mineral directamente en los barcos gracias a un castillete. El proyecto fue aprobado por el ministerio de Hacienda en mayo de 1895.

El problema es que esta estructura, a tan solo 500 metros del fondeadero de Garrucha, iba a dificultar mucho la navegación, obligando a las embarcaciones a realizar complicadas maniobras. Como podía verse afectado tanto el comercio como la pesca, un grupo de armadores, patrones y marineros de Garrucha protestaron ante el Capitán General del Departamento de Cartagena, alegando que dichas instalaciones afectaban el servicio público.



100-0011_IMG

Frontal del soporte del puente-depósito, plataforma inclinada sobre la que se disponía una plataforma metálica y que era usada como depósito, con una capacidad para 17.000 toneladas de mineral. La fotografía está tomada en 2002 y todavía se aprecian los edificios al fondo.



El material para el embarcadero llegó a Garrucha, pero no pudo ser completamente instalado. Una de las pocas fotografías de época que se conocen muestra una estructuras metálicas que indican que llegó a iniciarse la instalación, aunque finalmente no se pudo acabar, aunque parece que fue solamente debido a la poca profundidad de las aguas y no a las protestas. Se recurrió finalmente al conocido puente-depósito, desde el cual se cargaban los vapores por medio de barcazas. El material para el cable y la isla-embarcadero quedó depositada en Garrucha al menos hasta 1916, incluyendo una máquina de vapor sistema Fritz Bozs nueva de trinca, dos compresoras de aire (uno de los cuales fue desplazado a las minas de Bédar) y todo el equipo necesario para los buzos que deberían haber participado en la instalación.

 100-0013_IMG


Dos fotografías, también de 2002, que muestran los restos de los edificios de esta estación de descarga.



Los edificios construidos en la Marina de la Torre incluían un taller de reparaciones y fundición; un almacén; una casa de planta baja y principal para vivienda del Jefe de taller y maquinaria; una casa de planta baja y principal para empleados y una cochera. Una línea de teléfono conectaba esta estación con la de Tres Amigos en Bédar, y dos tanques aseguraban el suministro de agua para las locomotoras.

Para el pesado del mineral y el transporte hacia los muelles de carga se disponía de dos básculas para pesos de hasta 8000 kilogramos y 12 mesillas para el transporte del mineral.

Las instalaciones contaban con un taller de carpintería y otro de fundición, con diversos hornos y crisoles para la fabricación de las piezas necesarias para el mantenimiento de la vía y el material rodante. También se disponía de todo el material necesario para los trabajos de ajuste, forja y calderería, imprescindibles para el correcto mantenimiento de las locomotoras, vagones y vías, incluyendo dos fraguas portátiles. Como curiosidad, para levantar las locomotoras y realizar reparaciones en ellas se utilizaban una serie de vigas de pino canadiense de diferentes tamaños.

Otros de los útiles de los que se disponían eran los repuestos de ruedas, una bomba de desagüe de 25.000 litros por hora y una larga lista de máquinas, herramientas y útiles.

Para el funcionamiento del taller se disponía de una máquina motora fija que precisaba de la nada despreciable cantidad de 131 metros de correas para hacer funcionar todas las máquinas del taller.



garr84

Los talleres de la estación de Marina de la Torre en el año 2000.



Y hasta aquí este pequeño resumen de esta conocida (y a la vez muy desconocida) instalación emblemática de Garrucha. Es una pena que se hayan derribado todos estos viejos edificios de la estación, de la que tan solo queda la base del puente-depósito. Podemos ver los edificios perdidos en un reportaje de Barry Emmott en 2000 (http://www.majorcarailways.com/garrucha.htm).

Garrucha1

En 1922 la Unión Bedareña compró un tractor diésel de vía métrica fabricado por la casa Deutz y dotado de un motor de tipo C XIV F de 10 caballos de potencia. Este tractor de maniobras se utilizó para los movimientos de los 50 vagones y el coche de tracción de 10 asientos de los que disponía la Compañía. Posteriormente fue utilizada también en las obras del puerto de Garrucha, junto con otras de las locomotoras que se usaron en la línea de ferrocarril Bédar-Garrucha. Debido al ruido característico de su motor, este tractor se conoció popularmente como la CHIMPÚN. En la imagen, el tractor Deutz C XIV F de la Unión Bedareña cruzándose con una de las 030T Saint Léonard de la línea principal mientras arrastra dos vagones de mineral.
