Minas de Bédar: la cabecera del plano de Santa Catalina

Tres Amigos



La estación de Tres Amigos, punto de partida del ferrocarril minero a Garrucha, comprende las tolvas reguladoras de los ramales de la mina Mulata y Santa Catalina. Ambas tolvas, muy diferentes en concepción y funcionamiento, aprovechaban el hecho de que ambos ramales se encontraban por encima del nivel de la estación.

Sin embargo, para hacer descender los vagones cargados desde las cabeceras de los ramales hasta las respectivas tolvas, se precisaban de planos inclinados. Se trataba de unos sistemas que estaban pensados para frenar en su descenso la vagoneta cargada y, de paso, aprovechar el empuje para hacer subir una vagoneta vacía. El cable de arrastre estaba enrollado en torno a un tambor, que solía estar instalado en la parte superior del plano. El sistema de freno era por fricción, por medio de un cable o cinta que, sujeta al tambor, podía tensarse o destensarse a voluntad, mediante un pesado volante ubicado sobre un pivote, que hacía ascender o descender un enorme tornillo.



DSC_0167

DSC_0168

26092011236

26092011242

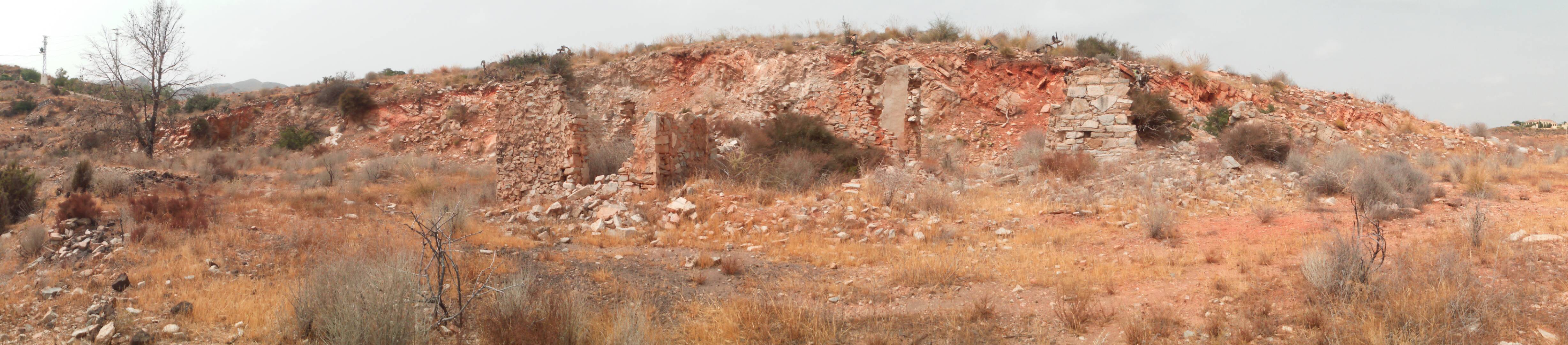

Edificios de la cabecera del plano del ramal de Santa Catalina.



Lo que se descendía y ascendía eran los mismos vagones del ferrocarril, con capacidad para 3 toneladas y media. Era importante disponer de un freno seguro, ya que en el caso de que una vagoneta cargada descendiera sin control, el accidente podría tener graves consecuencias, algo que ya ocurrió en uno de los planos de la Mulata.

Por desgracia, la cabecera del plano de la tolva del ramal de la vía Mulata, el de la tolva embudo, ha sido prácticamente arrasado, a excepción del pequeño taller de fraguas. El de Santa Catalina, sin embargo, ha permanecido sin tocar, olvidado gracias a la derivación que se realizó durante Hierros de Garrucha para el paso de camiones. Esta cabecera de Santa Catalina se componía según la documentación disponible de un pequeño taller para la fragua, un edificio para una báscula de 8.000 kilos y del castillete que albergaba el freno y el cabrestante para el servicio del plano inclinado.



cab



Las imágenes de satélite nos muestran los restos de estos tres edificios donde los documentos indican que estaban, así como el trayecto del antiguo plano inclinado, lo que deja la posibilidad de realizar algún tipo de actuación que ponga en valor estas estructuras, tan ligadas a la icónica tolva-depósito de Tres Amigos. Además, y esto es realmente excepcional, se ha conservado el volante del freno de este castillete, que estaba instalado en este punto, gracias a que se reconvertió en prensa artesanal de vino por su peso, utilizando el tornillo original que accionaba el cable de freno, con cierto parecido al timón de un navío.



100-0006_IMG_2

Volante y tornillo del freno del plano inclinado de Santa Catalina.



santa catalina1(2)

Las vagonetas de 3,5 toneladas iban numeradas y con la marca CLCº, es decir, Chávarri, Lecoq y Compañía.



Anuncio publicitario

Bédar: El ramal de la mina Mulata y la Cueva Oscura

Antes de empezar el tema de hoy, nuestra más sincera felicitación para el grupo de bordado que ha llevado a cabo el manto de la virgen, bajo la dirección de Juan Luis González Gallardo, cuya labor fue reconocida el pasado día de Andalucía.



bedar

Entrega del reconocimiento el 28 de febrero de 2019



olula

Presentación del manto en una exposición en Olula del río y nuevo proyecto previsto para la Virgen de los Dolores. En la fotografía, el alcalde de Olula del río, Antonio Martinez junto a un concejal del ayuntamiento.



Siguiendo con con el tema que nos ocupa, en el anterior post comentábamos el proyecto de la vía verde Garrucha-Bédar de la que se oye hablar desde hace tiempo. En interés que Los Gallardos y Bédar podrían tener en este proyecto es más que evidente, pues facilitaría enormemente el flujo de visitantes desde las playas. El problema es, como casi siempre, saber aprovechar de estas oportunidades.

En Bédar, la ruta verde acaba oficialmente en la antigua estación de Tres Amigos, punto de partida de la ruta de las minas de este municipio, que aprovecha el antiguo ramal minero que provenía de la mina Santa Catalina, junto a la pedanía de Serena. Sin embargo, la segunda vía, la de la mina Mulata, ha prácticamente desaparecido bajo nuevas construcciones y campos de cultivo.



MULATA2

La Cueva Oscura en 2004. Gran parte de la entrada se encuentra cubierta con escombros que han sido arrastrados por el barranco.



MULATA3

Aspecto de la mina en 1898. Dado que la locomotora no podía subir por el plano inclinado, desde la bocamina hasta el plano inclinado los vagones del tren tuvieron que ser conducidos por medio de caballerizas.

MULATA4

Imagen actual de la Cueva Oscura de Bédar, punto de partida del ramal de la vía Mulata. Actualmente está en gran parte cubierta por el material arrastrado por el barranco, pero en su momento la mina disponía de dos galerías de transporte.



MULATA1

Galería de transporte de la mina Mulata, Cueva Oscura.



El abandono de este antiguo ramal de la mina Mulata es un problema para el pueblo de Bédar, pues se trataría de la vía de acceso perfecto hacia la mina Mulata y hacia el mismo pueblo y su zona comercial. En efecto, el antiguo trazado del ramal de la mina Mulata se ve interrumpido en numerosos tramos por parte de edificios y campos de cultivos. El puente que cruzaba la antigua carretera a los Gallardos está prácticamente destruido e impracticable, mientras que el otro puente que se ubicaba a la altura del paraje de la Palmera todavía presenta los estribos, lo que permitiría el emplazar un nuevo tablero. La rehabilitación de esta vía, con las modificaciones necesarias, sería uno de los puntos importantes a tratar para poder reconducir el flujo de visitantes hacia el pueblo.

La propia mina, la Mulata, ha sido objetivo de estudio de cara a su explotación turística, estudio que ya está en manos del ayuntamiento. Esta mina, origen del otro gran ramal minero del ferrocarril junto al de la mina Santa Catalina, parte desde el punto conocido como Cueva Oscura, antiguo punto de partida del ramal. Un plano inclinado se encargaba de hacer descender los vagones cargados del ferrocarril hacia un punto ubicado a un nivel inferior en el barranco de Bédar, en el punto conocido como la Palmera, desde donde la pequeña locomotora 020T «Mulata» podía conducirlos hacia la gran Tolva en embudo de Tres Amigos.



MULATA5

Tramo conservado del ramal de la mina Mulata.



MULATA6

Sólidos estribos del puente de la Palmera.



MULATA8

Vista de Bédar y la mina Mulata desde la Palmera. Frente a la fotografía, el desnivel que salvaba el plano inclinado.

The Garrucha Iron Mining Company Limited: un proyecto fallido

En vísperas de la previsible votación de las municipales el domingo,voy a retomar un poco la costumbre de hablar de pequeñas minas olvidadas en Bédar.

Con tanto hablar de los ingleses de Bédar, me ha venido a la cabeza la poco conocida «sociedad minera inglesa» de Bédar, de la cual escuché hablar por primera vez al hijo del practicante facultativo que trabajaba en el hospital del Pinar de Bédar. Por eso, en este post voy a hablar de un pequeño grupo de minas que fueron explotadas por la compañía minera que se conoció siplemente como… «la inglesa».

 IRON MINING

Una de las pocas acciones conocidas de la Garrucha Iron Mining Company Limited, que explotó algunas minas de mineral de hierro en la sierra de Bédar.

Los «ingleses» coexistieron durante unos pocos años junto a los «franceses» (La Compañía de Águilas) y a los «vizcaínos» (Minas de Bédar Chávarri). A pesar de que la compañía era inglesa, contaba con un importante grupo de accionistas vascos. Se puede considerar que la empresa fue un absoluto fracaso. A pesar contar con un capital inicial ipomrtante, los esfuerzos no se vieron coronados por el éxito. ¿Qué es lo que pasó? ¿No estimaron bien las reservas de mineral?

4AM1

Vista del cargadero de Cuatro Amigos.

Desde 1895, una sociedad minera poco conocida, la Sociedad Vizcaína de Bédar, se hizo con una serie de concesiones mineras en Bédar. ESta sociedad nunca tuvo la intención de explotar esas minas, su negocio era el sacarles beneficios vendiéndolas o arrendándolas. La oportunidad llegó en 1901, cuando se formó la sociedad llamada «The Garrucha Iron Mining Company Ltd», con la pretensión de explotar una serie de minas de hierros ubicadas en el paraje conocido como El Curato.

4AM2

Lo que hoy se conoce como «Cortijada de las Minas» no es más que las ruinas de las oficinas de la Garrucha Iron Mining en el Curato. En esto han acabado las lujosas dependencias construidas para los directivos de la compañía.

De esta manera, minas que la Sociedad Vizcaína había adquirido a bajo precio, pudo venderlas a la nueva sociedad minera. Así adquirieron las concesiones de «San Joaquín», «El Borracho» y «Mi compadre Frasquito» a 5.000 pesetas por mina, que posteriormente vendieron por 10.200 pesetas (cada una) a la Iron Mining. Especulación pura y dura.

4AM3

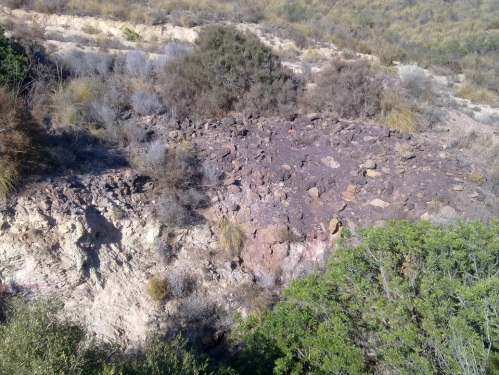

Las labores consistieron en costosas labores de exploración para conocer las masas de mineral y su dirección. Algunas de las que se pueden observar dejan serias dudas de su utilidad.

El ingeniero director de la nueva compañía no tardó en llegar a Bédar, Juan Gardner, empezando a realizarse labores de investigación en las concesiones de «Cuatro Amigos», «Mi Bernardo» y «San Joaquín», las minas principales del grupo. Para transportar el mineral, se decidió la construcción de un cable aéreo que, desde «Cuatro Amigos» conectara con «Tres Amigos», para poder transportar el mineral hasta Garrucha con el ferrocarril de los Chávarri.

4AM4

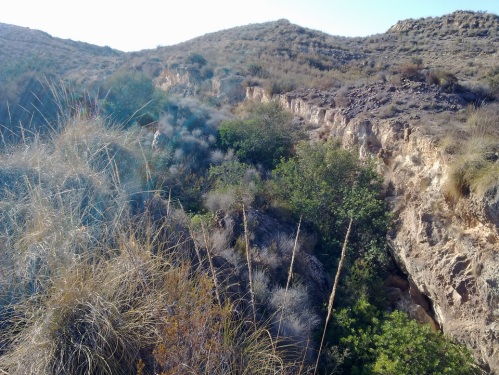

Esta enorme rafa, de 300 metros y en su mayor parte en estéril, es una de las obras faraónicas que se pueden observar en «Cuatro Amigos». Es difícil imaginar cual es exactamente el objeto de excavar aquí esta enorme zanja. ¿Una trinchera para algún sistema de transporte que no se llegó a completar?

Se puede decir que no ahorraron en gastos. La construcción de las oficinas, importantes trabajos de investigación y la instalación del cable aéreo supusieron una importante inversión. Además, la nueva compañía inglesa tenía fama de tratar bien al personal. En vez de pagar a los quince o veinte días de cumplidos los meses (como era la costumbre), los «ingleses» hacían los pagos el primer día de cada mes. El presidente de la compañía era S.Dobrée, mientras que de la Dirección administrativa se encargó el accionista Hollaud Poter.

4AM5

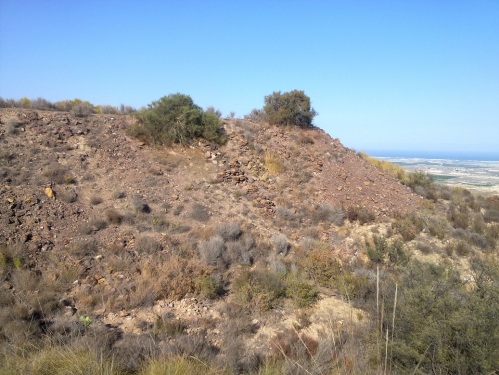

Enormes escombreras de mineral de hierro rodean las instalaciones de la mina.

Los inicios fueron esperanzadores. En 1902 se empezaron a cargar los primeros vapores en Garrucha con mineral procedente de El Curato. Así se registra la salida del vapor Vera, con 2.300 toneladas de mineral de hierro rumbo a Stokton, y el Fornsaid, con 1.900 toneladas con destino a Garston.

Pero no fue más que un espejismo. Desde junio de 1902 se había encargado de la explotación de las minas al ingeniero Cristóbal Goldsurthy, y ya en septiembre se comenta que «la empresa tropieza con dificultades por la falta de reconocimientos en sus minas». Es decir, no había tanto mineral como en un principio se pensaba… pero eso no es lo que decían los informes previos sobre las reservas de mineral.

4AM6

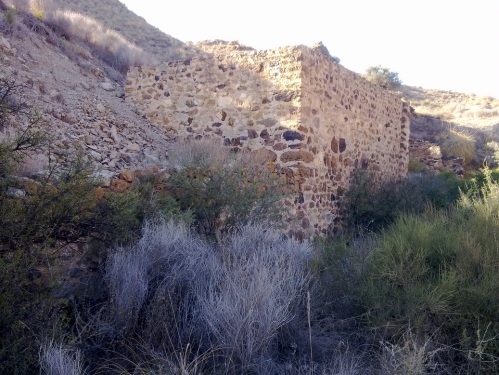

Las instalaciones del cargadero de cable de «Cuatro Amigos» estaban construidas en buena mampostería, al estilo de la arquitectura minera de Bédar.

Los accionistas vascos de la sociedad, preocupados sobre todo por la mala gestión inglesa, comisionaron a Emilio Olano y Santiago Meave para que viajaran a Inglaterra. Se pretendía trasladar la dirección de la compañía de Londres a Bilbao.

CONCESIONES

Es difícil hoy en día encontrar documentación sobre estas minas y la Iron Mining. Hay pocos planos de concesiones que nos muestren las concesiones de «Cuatro Amigos», «San Joaquín» y «Mi compadre Frasquito». Éste plano es uno de ellos, muestra las concesiones tal y como estaban distribuidas a principios del siglo XX. Se sabe que se hicieron también numerosas fotografías, que estaban en poder de Dobree,

Inicialmente pareció que las gestiones de los comisionados fueron positivas: se comunicó que se consiguió liquidez suficiente como para pagar los créditos pendientes y levantar los embargos que pesaban sobre los materiales y las minas. Se esperaba así reiniciar pronto los trabajos de las minas «Cuatro Amigos» y «Mi Bernardo».

Pero esta noticia también fue una ilusión. El 2 de octubre de 1903 se editó el anuncio oficial de la entrada en liquidación de la Garrucha Iron Mining. Aún así, corrió la noticia que se estaba intentando ceder las minas a otras sociedad minera; incluso se comentaba que el consejo de administración contaba con una suma de diez mil libras esterlinas para poder reactivar las minas. Pero como ya imaginaréis a estas alturas, nada de eso ocurrió.

CENT

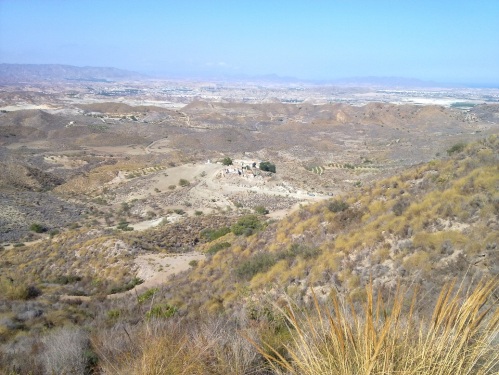

La concesión más importante, la de «Cuatro Amigos», se encuentra muy cerca de la cortijada de Centinares (en la fotografía). Cerca de Centinares se pueden encontrar varios registros mineros que pertenencen también a esta mina.

El motivo principal del fracaso de esta compañía fue, tal y como expuso en sus trabajos el ingeniero José Prats y García-Olalla, que los propietarios iniciaron las labores con tanta generosidad, que en pocos años acabaron con todo el capital social. De ahí que en 1904 el personal solo se limitase a varios guardas (Soler, Gallardo y Ramón Meca) que vigilaban las herramientas y el material que quedaba, y un solo capataz, un tal Rodriguez. Parece que todo el material fue vendido para pagar las deudas que dejó la sociedad.
