La «Operación Vagoneta»: la Legión recupera una antigua vagoneta minera del cable aéreo de transporte de Bédar

El pasado día 29, en una operación autorizada por el Ayuntamiento de Bédar, varios zapadores de la Legión recuperaron una vagoneta de uno de los cables aéreos más antiguos de Bédar. Ante todo, muchas gracias a la Legión y a todos los que han participado en la operación, en particular a nuestro amigo Andrew Devey.

Dicha vagoneta, localizada en 2004 en una de las minas de Serena, se utilizó para el transporte de mineral desde la mina de hierro Carabinera a la Vía Vulcano, por la que discurre actualmente la ruta minera de Bédar.

Miembros de la Legión que participaron en la recuperación junto al alcalde de Bédar, Ángel Collado y del concejal José Ramón Muñoz posan ante la vagoneta y el vehículo utilizado para acceder al lugar donde se encontraba la vagoneta

El elemento recuperado se trata de la caja de una vagoneta de cable aéreo instalado hacia 1910 en las minas del municipio, del sistema Otto-Pohlig e instalada por el conocido industrial de origen alemán Carlos Bahlsen. El resto, que se encuentra en un estado muy aceptable de conservación, presenta un fondo de madera que servía para amortiguar la carga con mineral de hierro, evitando que la chapa se dañase.

Detalle de la vagoneta recuperada, a destacar la conservación de su fondo de madera original

La vagoneta fue encontrada por un miembro de APAMIBE en 2004, en una mina con accesos muy difíciles. Para evitar su expolio o deterioro, consiguió desplazarla hasta el interior de una mina, donde pudo conservarse a salvo de la intemperie. El día 29, casi 20 años después de ser encontrada y más de 100 años después de que dejara de utilizarse para transporte de mineral, la Legión la ha recuperado para ser entregada al pueblo de Bédar, que pronto espera verla restaurada.

Vagoneta sistema Bleichert original del cable Serena-Los Gallardos en la exposición «Luces y Sombras» de Vera. Se reconoce rápidamente al fabricante por el tipo de enganche, que en estas vagonetas estaba fijo al sistema de poleas de desplazamiento y cuyo enganche era por presión y se aseguraba por el propio peso de la carga por medio de un ingenioso sistema de suspensión. Las vagonetas tipo Otto-Pohlig utilizaban un sistema de enganche por enclavamiento con dos trinquetes que facilitaban el enganche y desenganche automático de la vagoneta al cable tractor

Curiosamente, la recuperación de esta vagoneta se produce pocas semanas después de mostrar en la exposición «Luces y Sombras» que se lleva a cabo en Vera actualmente, de uno de estos ingenios. Se trata de una vagoneta de sistema Bleichert del cable Serena-Los Gallardos recuperada y restaurada gracias al grupo de la asociación Correcaminos de Turre, al Ayuntamiento de Bédar y a los habilidosos soldadores de Vera, que instalaron el armazón donde se expone actualmente. El miembro de APAMIBE, Antonio González, se encargó de limpiarla y protegerla con un material antioxidante. Esta vagoneta, de un sistema diferente al anterior y mucho más moderna (unos 70 años más o menos), tiene la particularidad que preserva vagoneta y la «percha» o corredor con polea que permitía que se deslizara por el cable suspendido.

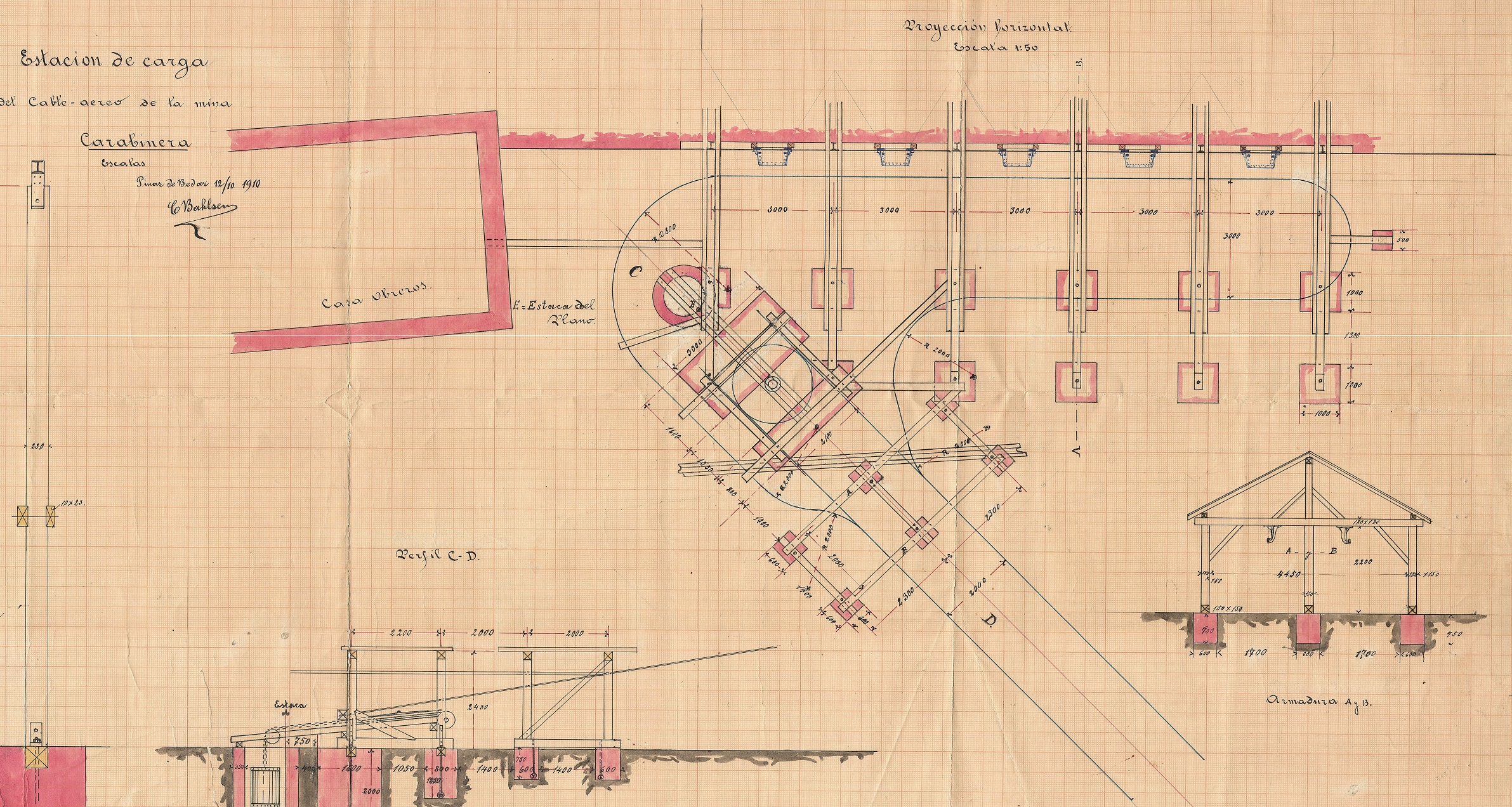

Plano firmado en 1910 por el ingeniero alemán, Carl Bahlsen, instalador de este ramal de cable y que ya participó en la construcción del cable aéreo general de Bédar a Garrucha en 1888 como jefe de instaladores, el más largo del mundo y de más capacidad en el momento de su construcción. El plano representa las instalaciones de la estación de carga en las tolvas de la mina Carabinera. Carl Bahlsen, propietario de «La Maquinista» de Almería, siguió instalando cables aéreos del sistema que bien conocía, el Otto-Pohlig. Colección de Juan Antonio Soler Jódar

A la izquierda, esquema de vagoneta aérea con enganche tipo Otto-Pohlig, correspondiente a la vagoneta recuperada. A la derecha, el ingeniero de origen alemán Carlos Bahlsen con su mujer, Paula.

La vagoneta recién recuperada carece de este elemento suspensor, aunque la conservación de algunas poleas sueltas podría permitir la reconstrucción completa de dicha vagoneta. Esta vagoneta tenía poco que ver con la expuesta en Vera, pues los sistemas de enganche al cable que movía la vagoneta, el cable tractor, eran totalmente diferentes. En este tipo de sistema, el llamado «sistema de enganche» suponía la principal diferencia entre los principales productores.

Momento del hallazgo de la vagoneta en 2004 en el cauce del río Jauto (Serena)

Tras la recuperación de esta vagoneta, largamente esperada, nos fijamos el siguiente objetivo: la recuperación de un cabrestante de época de Hierros de Garrucha. Finalizada la «Operación Vagoneta», la «Operación Cabestrante» comienza, espermos que sea un poco más rápida que la anterior.

Cabrestante utilizad por Hierros de Garrucha para subir vagonetas al depósito de mineral del cargadero de San Manuel

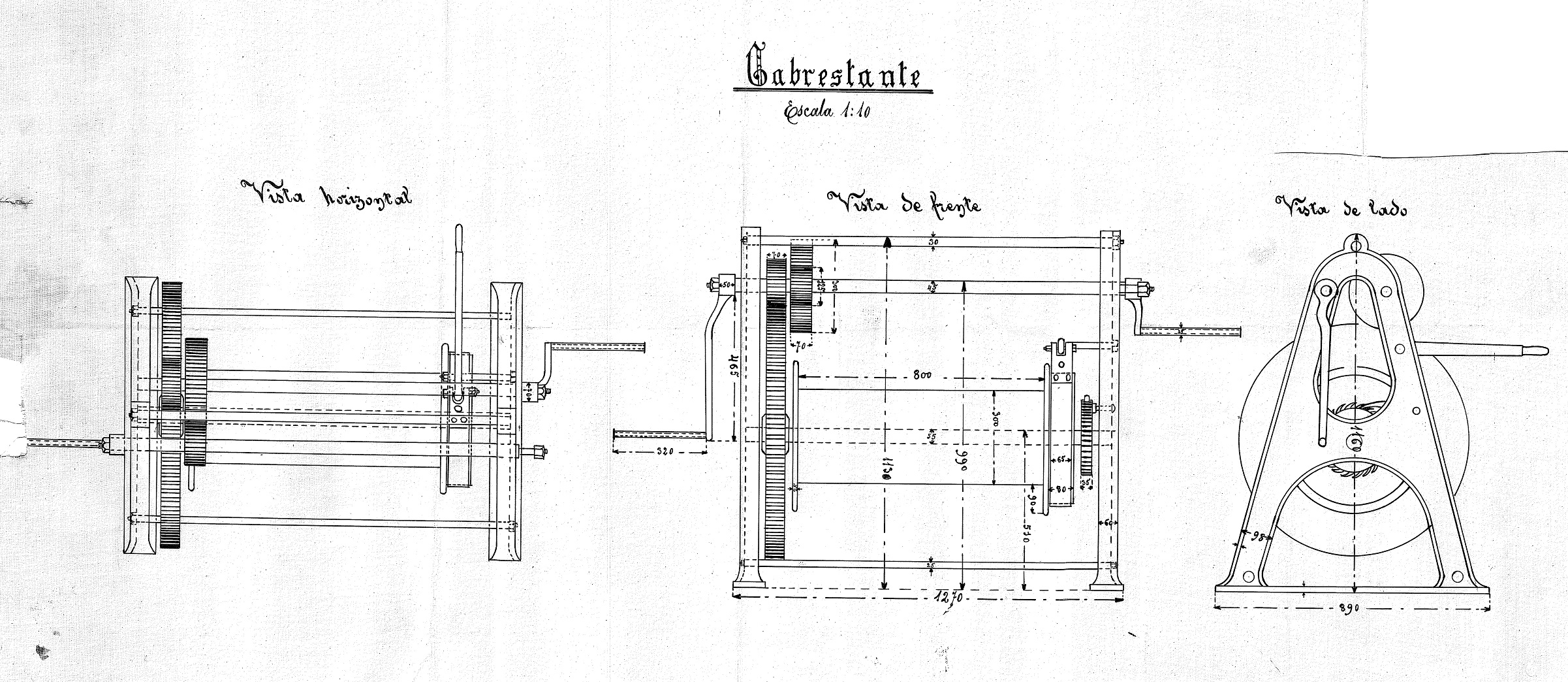

Plano de cabestrante que fue propiedad de la empresa minera La Unión Bedareña, prácticamente idéntico al conservado

Anuncio publicitario

Ferrocarriles y cables aéreos mineros (continuación)

Aparte de las extensas descripciones de las vías de ferrocarril y de cable aéreo, se presta especial atención a las condiciones en las que trabajaban los mineros, así como a los accidentes y enfermedades a los que estaban expuestos. A finales del siglo XIX el hecho que la vida de un minero fuera corta era algo comúnmente aceptado, en aras del desarrollo y la prosperidad del país.

En 1888 el 30 por ciento de los operarios que trabajaban en las minas eran menores. Empezaban a trabajar normalmente a los 9 años y hasta los 16 eran conocidos como los «muchachos», que debían trabajar en condiciones lamentables y, en no pocas ocasiones, eran maltratados. Por 1,75 pesetas e jornal, un minero sin experiencia se jugaba diariamente la vida en las minas, los muchachos empezaban con tan solo 0,75 pesetas de jornal y como mucho llegaban a 1,25 pesetas.

Placa de fabricante con el número de fabricación que llevaban las locomotoras fabricadas por la Saint Léonard de Liège en su lateral derecho. Las tres locomotoras del ferrocarril de Bédar a Garrucha eran las únicas de su tipo y llevaron este tipo de placas con los números 993, 994 y 995.

Además de la deficiente alimentación y de las duras jornadas laborales, literalmente de sol a sol, los mineros estaban expuestos a numerosos y variados riesgos de seguridad, como explosiones, desprendimiento de techos y colapso de galerías, caídas a pozos y por terraplenes, atropellos por vagonetas, etc. No faltaron tampoco atropellos mortales por las locomotoras y caída desde las vagonetas del cable, aunque estuviera prohibido viajar en ellas.

El anquilostoma o «gusano ganchudo» (hookworms en inglés), era el desagradable nemátodo con aspecto casi alienígena que causaba la «anemia del minero».

Por si fueran ya pocos problemas, los riesgos de higiene no estaban tampoco ausentes. El trabajo agotador y la deficiente alimentación hacían mella en los trabajadores, que además de las enfermedades que periódicamente afectaban a toda la población, hubieran de soportar las propias de su profesión. A las ya más conocidas silicosis y saturnismo (intoxicación por plomo), se le añadió una enfermedad producida por unos desagradables gusanos cuyas larvas se encontraban en el agua que inundaba muchas minas y que tras atravesar la piel se instalaban en el intestino provocando una desnutrición y pérdida de sangre que llevaba a la anemia, la temida «anemia de los mineros».

Representación de una de las locomotoras 030T Saint Léonard del ferrocarril Bédar-Garrucha en la Estación de Tres Amigos de Bédar, ante la casa de los Ingenieros, residencia del ingeniero director de las minas.

Aún están a tiempo de reservar sus ejemplares, ya sea en su versión inglesa (andy-tank-1@hotmail.co.uk) o española (juan.ant.soler@gmail.com).

Ferrocarriles y cables aéreos mineros

Más de 30 años de funcionamiento del cable aéreo y del ferrocarril de Bédar a Garrucha han dejado muchas historias detrás suyo. Desde las obras de instalación, en tiempo récord, hasta la paralización definitiva no han faltado accidentes, sabotajes y robos. Los ingenieros de minas tuvieron que aplicarse a fondo para poder conectar las diferentes minas diseminadas por la accidentada Sierra de Bédar con las líneas de transporte general, lo que se tradujo en decenas de diferentes planos inclinados, vías de transporte, túneles, ramales de cable… que han dejado numerosos restos que hoy en día pueden visitarse en la actual ruta minera de Bédar.

Uno de los diversos accidentes que sufrió el ferrocarril acabó con una locomotora bocabajo, la chimenea clavada en el suelo. ¿Hubo heridos? ¿cómo pudo ocurrir?

Uno de los objetivos del libro «Minas, cables, ferrocarriles, fundiciones y embarque de minerales» es el de recoger todos los datos históricos disponibles, tanto desde el punto de vista técnico como el social y económico, un pasado minero que conforma una parte importante de la historia de Bédar, Los Gallardos y Garrucha, municipios que estuvieron conectados por el cordón umbilical que suponían estas líneas de transporte, pero también de Mojácar y Turre, cuya actividad se vio muy influenciada por la minería, que también se desarrolló, aunque a diferente escala, en Sierra Cabrera.

<p value="<amp-fit-text layout="fixed-height" min-font-size="6" max-font-size="72" height="80">Desde los viejos cotos mineros de Mojácar, Garrucha y Turre, hasta los restos de las importantes minas de plomo y hierro de la Sierra de Bédar, la antigua ruta del ferrocarril sigue reclamando su protagonismo, esta vez como vía verde, asegurando como antaño una conexión entre la costa y la sierra. Este eje sería el complemento perfecto para completar la oferta del levante almeriense, que ya encabeza la geoda de Pulpí y que ha de completarse, necesariamente, con la recuperación turística de la importante zona minera de Sierra Almagrera. Desde los viejos cotos mineros de Mojácar, Garrucha y Turre, hasta los restos de las importantes minas de plomo y hierro de la Sierra de Bédar, la antigua ruta del ferrocarril sigue reclamando su protagonismo, esta vez como vía verde, asegurando como antaño una conexión entre la costa y la sierra. Este eje sería el complemento perfecto para completar la oferta del levante almeriense, que ya encabeza la geoda de Pulpí y que ha de completarse, necesariamente, con la recuperación turística de la importante zona minera de Sierra Almagrera.

Aún están a tiempo de reservar sus ejemplares, ya sea en su versión inglesa (andy-tank-1@hotmail.co.uk) o española (juan.ant.soler@gmail.com).

Minas, cables, ferrocarriles y transporte de mineral en Bédar, Los Gallardos, Garrucha, Turre y Mojácar

Por fin disponemos de una fecha para la publicación del libro bilingüe que llevamos tiempo preparando Andy Devey y el que suscribe este artículo. Con el permiso del virus que todavía nos amenaza, está previsto para marzo de 2021, un retraso debido a la desgraciada situación que todos conocemos.

Creemos que la espera merecerá la pena, pues en esta obra hemos volcado muchos años de investigación e incluido numeroso material inédito, lo que comprende numerosas fotografías, planos, documentos y todo tipo de ilustraciones que ayudarán a arrojar luz sobre la importante época minera que va desde 1840 y 1970. No es un libro que trata solo de Bédar y Los Gallardos, aunque sin duda bedarenses y gallarderos encontrarán numerosa información sobre su historia minera. En un sentido más amplio, se trata la minería de todas las zonas puestas en relación por el ferrocarril minero de Chávarri y el cable aéreo de la Compañía de Águilas, esto es, Garrucha, Mojácar y Turre.

Incluimos las últimas novedades de la historia minera que desde hace un tiempo investigo junto a José Berruezo García, investigaciones que todavía continúan y que están desvelando una época minera sorprendente y muy desconocida, previa a la llegada de las grandes compañías mineras en el último tercio del siglo XIX que inauguraron lo que podríamos considerar como la «Edad del hierro» de la minería almeriense. Entre ellas destaca la mina mojaquera de Fraternidad (conocida vulgarmente como Las Menas), como una de las más importantes, sin olvidar un muy desconocido coto minero de mineral de plomo y de hierro en Garrucha, con minas tan importantes como Felicidad y Unión, o la poco estudiada minería de mercurio en Turre. Todo sin olvidar las fundiciones de mineral en la zona, tanto las conocidas, como las desconocidas hasta ahora, interpretadas desde novedosos puntos de vista.

Como libro centrado en los sistemas de transporte y todo lo relacionado con las tareas de carga del mineral en los vapores, se presta especial atención a todos los aspectos técnicos, lo que estamos seguro que será del agrado de las personas interesadas en los detalles más técnicos relacionados con las tareas de instalación y funcionamiento de un cable aéreo y de un ferrocarril minero de vía estrecha. Numerosa información procedente de los mismos ingenieros que dirigieron las instalaciones se incluye, con gran detalle, en los que destacan el diario del ingeniero director de la instalación del cable aéreo, Gustav Thorkildssen (traducido de un incomprensible antiguo noruego gracias a nuestra amiga Lise Hansen), y diferentes escritos profesionales de Pohlig y Dietrichson. Entre otras sorprendentes novedades, sabemos que el cable aéreo Bédar-Garrucha llegó a ser el más largo del mundo tras su construcción y fue el banco de pruebas para la construcción del famoso (y posterior) cable del Transvaal (para las minas de oro de Sudáfrica), que lo superó en longitud, pero no en capacidad.

Se trata también con mucho detalle las tareas de embarque de minerales en Garrucha y las obras de construcción del puerto, con sus vías férreas. No nos olvidamos también de todo el aspecto humano y social ligado a las minas, con los movimientos obreros, las enfermedades, las costumbres y otros muchos aspectos curiosos, como pueden ser los espectaculares robos de los que fueron objeto las principales compañías mineras.

Finalmente, también se trata la última fase de la minería en la zona de Bédar y Garrucha durante la fase de autarquía en la dictadura franquista, con la empresa Hierros de Garrucha, lo que puso punto y final a la intensa fase minera de esta zona del levante almeriense.

Como ejemplos veremos algunos documentos y curiosidades. Entre la numerosa información hemos contado con numerosa correspondencia de ingenieros, lo que agradecemos especialmente a Juan Grima Cervantes. Esta correspondencia ha sido de gran ayuda para la interpretación de algunos aspectos sobre los que no existe mucha información, como son la evolución de las diferentes explotaciones mineras y la construcción de los embarcaderos de la Compañía de Águilas en la playa norte de Garrucha. Es menos frecuente encontrar los sobres de esas cartas, generalmente desprovistas de su valioso contenido y vendidas en diferentes subastas simplemente por su valor filatélico. Así nos encontramos con el sobre reproducido arriba, enviado desde Vera en 1901 a la Bergakademie (Escuela de minas) de Freiberg en Alemania, lugar en el que estudiaron casi todos los ingenieros jefes de la Compañía de Águilas en Bédar (Dietrichson, Putz, Dörn…). En este caso se trata de una carta dirigida a Profesor Friedr. Kollbeck, cuyo nombre completo era Friedrich Ludwig Wilhelm Kolbeck (1860-1943) y que podemos ver en la fotografía de la izquierda, fue profesor de mineralogía y petrología y el creador de varias colecciones especiales para la educación de los estudiantes, colecciones que luego fueron trasladadas al castillo de Freudenstein. En su honor se puso el nombre de Kolbeckita a un mineral descubierto en la mina de cobre de Sadisdorf, un fosfato de escandio hidratado. ¿Se trataría de alguna pregunta por parte de alguno de los ingenieros de la Compañía de Águilas a su viejo profesor ? ¿Se trataría a lo mejor del descubrimiento de algún espécimen interesante de mineral? ¿Puede que se enviaran minerales de la zona a Alemania que pudieron acabar formando parte de esas colecciones? Seguramente no lo sepamos nunca, pero ahí tenemos ese viejo sobre como testigo de una todavía muy poco conocida época minera bedarense que, a todas luces, guarda todavía muchos secretos e historias.

Otras historias conectan más con la misma tradición de los pueblos que estuvieron implicados en esta fase minera. Todo el mundo en Bédar sabe quién fue Antonio Bolea García, el médico. Pocos conocen, sin embargo, lo relacionado que estuvo su padre, Antonio Bolea Rodríguez, con la minería bedarense y, especialmente, con el mineral de plomo de El Pinar de Bédar. Parte de esta desconocida historia ha sido investigada por José Berruezo y esperamos que pronto su trabajo vea la luz, pues a pesar de haber sido recogida en sus términos generales en la obra que nos ocupa, todos los pormenores e interesantes datos que lo acompañan los aportará su inédito artículo. Esto muestra, en definitiva, que lejos de lo que se pudiera pensar, la población de finales del siglo XIX y principios del XX en Bédar y en Los Gallardos y, en menor medida, en Garrucha, Mojácar y Turre, giraban casi en exclusiva en torno a estos negocios mineros. También sorprenderá como la participación de elementos locales de forma autónoma (partidarios, contratistas, etc.) estaba muy generalizada, descartando la idea tan comúnmente aceptada de mineros casi esclavizados por las grandes compañías. Algunos incluso llegaron a tener la iniciativa y el capital suficiente como para crear sus propias empresas mineras y llegar a contar con sus propios trabajadores. Tenemos ejemplos como Francisco Ureña, pero el que más impacto tuvo y que más sorprenderá es sin duda Antonio Bolea Rodríguez, de manera que el negocio minero pudo estar en la base del importante patrimonio que dejó a sus descendientes y del que todavía queda de testigo la imponente casa de Antonio Bolea en Bédar (fotografía a la izquierda), que tanto nos hacer recordar otras como la que poseía en Somontín Manuel Berruezo, señal inequívoca de su prestigio social.

Para quien esté interesado en historias como éstas, todavía es posible reservar su libro a los mails habituales (juan.ant.soler@gmail.com) para las reservas en español y (andy-tank-1@hotmail.co.uk) para las reservas del libro en inglés.

13/09/2020

Juan Antonio Soler Jódar



Proyecto de libro sobre la historia minera de Bédar, Los Gallardos, Turre, Garrucha y Mojácar

Como otras muchas cosas, la actual pandemia a supuesto un parón del libro sobre la minería en el levante almeriense que Andrew Devey y Juan Antonio Soler están preparando y que esperaba ver la luz pronto. A día de hoy los autores nos aseguran que no nos pueden asegurar en qué momento saldrá, pero para todos aquellos que han hecho sus reservas quieren informar que aunque puede haber un lógico retraso, el proyecto no está, ni mucho menos, anulado.



port



Es más, nos indican que en este tiempo de confinamiento han aprovechado para mejorar el contenido y añadir mucho más material inédito. En el punto actual, y según sus autores, el libro cuenta con casi 400 páginas y cerca de 500 imágenes, entre planos, documentos, reconstrucciones y fotografías, muchas de ellas inéditas y procedentes de puntos tan distantes como Noruega o Estados Unidos de América. Sin querer avanzar mucho de las sorpresas con las que se encontrará el lector, nos comentan que ha sido posible localizar mucho material inédito relativo al ferrocarril que unía Bédar con Garrucha, además del cable aéreo que realizaba un recorrido similar, incluyendo mucho nuevo material relacionado con las explotaciones mineras bedarenses.



Tres-Amigos-tolva-GIF-very-small

Proceso de reconstrucción de una locomotora cargando en la estación de ferrocarril de Tres Amigos elaborada por Andrew Devey, desde un dibujo hasta una versión final en base a elementos originales históricos y tras muchas horas de trabajo (más de 40). Esto nos dará una idea de lo que nos podemos encontrar en este libro.



Los autores esperan que la obra sirva para sensibilizar a la gente del enorme patrimonio cultural que atesora estas tierras, de la gran cantidad de elementos que todavía se conservan y que deberían ser recuperados. La recuperación del antiguo trazado de ferrocarril como vía verde, que conecta Bédar y Los Gallardos con Garrucha y Mojácar, sería un proyecto de envergadura, de calidad y respetuoso con el medio ambiente que cobra mucho más sentido después de los tiempos difíciles que hemos pasado y que seguimos pasando.

Debido a esta pausa obligada, todavía es posible pedir reservas para este libro, por medio de las vías habituales:

IMG_Version English

IMG_Version Espanol (REVISADO)

Juan Girona Gallardo: trabajos en las alturas en el cable aéreo de Bédar a Los Gallardos

Como no podía ser de otra forma, la historia minera de Bédar ha dejado muchas historias, hombres valientes que se enfrentaban a los numerosos peligros del trabajo en la mina con tal de llevar un jornal a sus hogares.

El puesto de mecánico del cable no era de los más sencillos. Para empezar no podían permitirse tener fobia a las alturas, los desperfectos y averías en las columnas y en el cable exigía subir a las columnas y, en ocasiones, desplazarse por el cable. Esto desde luego suponía un riesgo importante, sobre todo cuando no había los sistemas de seguridad que hoy en día existen para hacer este tipo de trabajos con seguridad.

girona2

Antes lo más habitual era desplazarse utilizando las mismas vagonetas, así lo atestigua unaccidente acaecido en 1891. El guarda del antiguo cable Bédar-Garrucha de la Compañía de Águilas se encontraba recorriendo la línea de 17 kilómetros montado en una de las vagonetas, su trabajo consistía en ir engrasando la línea. Cuando se encontraba ya cerca de la estación de Garrucha, una de las anillas que sujetaban su vagoneta al cable se abrió y cayó desde una altura de unos 10 metros, muriendo al instante.

El cable que construyó Hierros de Garrucha para llevar el mineral desde las minas de Serena hasta Los Gallardos (algo menos de 4 kilómetros) empezó a funcionar en 1956 y su mantenimiento estaba encargado a la empresa «García de Legarda, Hijo». El mecánico, Juan Girona, era sin duda un hombre excepcional. No sentía ningún respeto por las alturas y sus reparaciones del cable, a veces a muchos metros de altura, eran espectáculos dignos del mejor espectáculo de equilibristas.



3509537_27efdc3dbe_s

Juan Girona Gallardo

A veces ocurría que el cable, a su vez compuesto de diferentes cables más pequeños, sufría desperfectos y se deshilachaba. Estos cables rotos podían hacer descarrilar las vagonetas. Alguien debía entonces acercarse para cortar estos filamentos con unas tenazas, y ese era Juan Girona.

Sin embargo Juan no utilizaba una vagoneta para realizar estas tareas, era demasiado arriesgado acercarse utilizando el motor del propio cable. Juan tiró de ingenio e inventó él mismo lo que necesitaba. Con el marco de una vieja bicicleta de acero y los pendientes de dos vagonetas (el sistema de enganche con rodaduras que permitía a la vagoneta desplazarse por el cable) dio instrucciones al taller para que le construyeran lo que vendría a ser una original bicicleta para cable aéreo. Conectando la cadena de la bicicleta a una de las rodaduras, podía desplazarse por el cable sin necesitar de ninguna ayuda externa.



3509623_6b69296817_m

Juan Girona trabajando en Alicante después del cierre de las minas.



Quien lo vio en acción en el barranco Baeza, donde a más altura discurría el cable aéreo, no olvidan el «espectáculo» que suponía ver a ese hombre moviéndose por el cable con su extraño artefacto, un espectáculo de vértigo.
